Трубы для водяных теплых полов: PEX, PERT и металлопластик

При выборе труб для водяных теплых полов важно сразу понять: подходят далеко не все трубы, которые мы привыкли видеть в системах водоснабжения или отопления. К примеру, стальные, медные или обычные полипропиленовые трубы для теплого пола практически не используют. Они жесткие, плохо гнутся, имеют сложный монтаж, создают лишние соединения и значительно повышают риск протеканий в стяжке, в том числе из-за коррозии. А это критично, ведь контур теплых полов должен быть цельным, надежным и работать десятки лет без доступа для ремонта.

Именно поэтому в современных системах водяного теплого пола применяют только гибкие, долговечные и стойкие к высоким температурам и давлению материалы. К ним относятся трубы из сшитого полиэтилена PEX, термостойкого полиэтилена PERT и металлопластиковые трубы. Они легко укладываются большими контурами с минимальным количеством соединений, не боятся температурных расширений, не корродируют и имеют длительный срок службы в бетонной стяжке.

Какие трубы наиболее оптимальны для теплого пола?

PEX – это сшитый полиэтилен (cross-linked polyethylene), гибкий полимерный материал, специально обработанный так, чтобы стать более прочным и более термостойким. Различные буквы (PEX-A, PEX-B, PEX-C) обозначают технологию сшивания, согласно которой трубы отличаются гибкостью, стойкостью к растрескиванию и поведением при монтаже. PEX-A обычно самый гибкий и лучше себя ведет при холодном расширении для монтажных фитингов.

Например: Труба HEAT-PEX PE-Xa 16x2,2 мм (1001160)

PE-RT – это полиэтилен с повышенной теплостойкостью (Polyethylene of Raised Temperature resistance), созданный для работы при повышенных температурах, предназначенный для подачи горячей/теплоносной воды в системах отопления, в частности в теплых водяных полах.

Например: Труба KAN PE-RT type 2 с антидиффузионной защитой DIN 4726 18x2,5, 200м бухта (1129198098)

Металлопластиковые трубы (обычно PEX-AL-PEX или PE-X/AL/PE) – это многослойные композитные трубы: внутренний слой из полимера (обычно PEX или PE), алюминиевый слой посередине и наружный полимерный слой. Алюминиевый пласт выполняет роль армирования и барьера для кислорода, а полимерные слои дают гибкость и коррозионную стойкость.

Например: TECE Универсальная многослойная труба PE-Xc/Al/PE 16x2,2 в гофре красной, бухта 75м

Все эти три вида труб отвечают основным требованиям теплого пола, а именно:

1. Гибкость. Все три типа труб являются гибкими, что позволяет укладывать их по змеевиковой или спиральной схеме без многочисленных соединений. Гибкость важна, потому что уменьшает количество стыков (то есть меньше мест потенциальных протечек), облегчает монтаж под плитку или бетонную стяжку.

2. Высокая термостойкость. Температура, которую выдерживают PEX и PERT трубы без деградации - 95°C и 70°C соответственно (в зависимости от марки). Металлопластиковые трубы имеют пласт полиэтилена (с армированием алюминием или стекловолокном), что позволяет им работать при 110°C кратковременно и 95°C постоянно. Для теплого пола типовые рабочие температуры 35–55°C, поэтому все три типа без проблем выдерживают эксплуатационные условия.

3. Устойчивость к коррозии и химическая инертность. Все три материала не подвергаются коррозии (в отличие от металлических труб), не реагируют с большинством химических добавок в воде (антифриз, ингибиторы). Это особенно важно для заделки труб в бетон, где металл быстро окисляется.

4. Низкий коэффициент теплового расширения (в допустимых пределах). Все три трубы расширяются при нагревании, но это можно компенсировать укладкой "змейкой" или использованием креплений. Они устойчивы к циклическим изменениям температуры, что важно для систем с включением/выключением нагрева.

5. Легкость монтажа. Гибкие, легкие, не нуждаются в сварке (соединения — обжимные или быстросъемные), что значительно ускоряет монтаж. Могут прокладываться без дополнительных каналов или дорогостоящих фитингов по сравнению с жестким металлом.

6. Долговечность. PEX, PERT, металлопластик имеют срок службы 25–50 лет при правильной эксплуатации. Для теплого пола, который укладывается под стяжку, это важно, потому что демонтаж очень сложен.

Чем отличаются трубы для теплого пола?

Простота монтажа

В строительной практике PEX/PE-RT трубы считаются легкими для монтажа, а металлопластиковые – средней сложности. PEX (особенно PEX-A) и PE-RT можно легко сгибать без прямых отрезков или дополнительных фитингов. Это позволяет укладывать петли теплого пола прямо из бухты. У них минимальная «упругость» при небольших петлях: хотя они и немного отскакивают, гибкость и малый радиус изгиба позволяет обойти сложные криволинейные участки без специальных инструментов.

Металлопластиковые трубы менее гибки через алюминиевый слой: хотя труба и изгибается, алюминий делает ее формостабильной, поэтому нельзя сильно «обогнуть» угол без фитинга или специального инструмента. Есть ограничение радиуса изгиба – если сильно изгибать, могут появиться трещины в клееном слое алюминия.

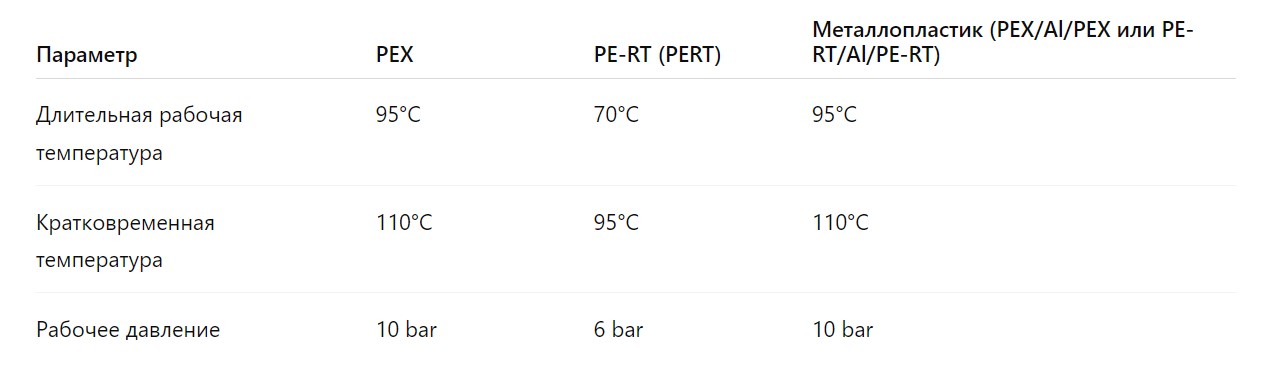

Температура и давление

Кислородный барьер

Большинство пластиковых труб не полностью герметично для газов, они пропускают кислород через стенки (за счет диффузии). Кислород в воде способствует коррозии металлических деталей системы (коллекторов, радиаторов, фитингов). В результате уменьшается сечение труб, повреждаются и начинают протекать коллекторы, засоряются насосы. Качественная труба будет иметь защитный слой, например EVOH (Ethylene Vinyl Alcohol), блокирующий кислород.

PEX: на рынке есть варианты без барьера и варианты с EVOH (Ethylene Vinyl Alcohol) – многослойные PEX-EVOH.

PE-RT: многие производители снабжают 5-слойными PE-RT/EVOH/PE-RT конструкциями (EVOH как барьер), что отвечает требованиям по диффузии кислорода для закрытых отопительных систем.

Металлопластик: алюминиевый слой обеспечивает практически 100% барьер для кислорода, так что минимизируется риск коррозии котлового оборудования и теплообменников.

Тепловое (линейное) расширение

PEX: типичный интервал 0,14–0,19 мм / (м·K) (0,00014–0,00019 m/m·K) – значение зависит от типа PEX и производителя.

PE-RT: обычный коэффициент 0,18–0,195 мм / (м·K)  (в тех листах часто указывают 0,18 mm/m·K).

Металлопластик (с алюминием): очень малое линейное расширение – порядка  0,025–0,026 мм / (м·K) (т.е. в несколько раз меньше, чем у чистого полиэтилена), благодаря металлическому слою. Это дает значительное преимущество в длинных трассах (меньшее «удлинение» и меньшая потребность в компенсации).

Если обобщить все предыдущие характеристики, преимущества и недостатки, можно сказать следующее.

PEX трубы отличаются высокой гибкостью, что делает их очень удобными для укладки спиралей теплых полов без большого количества фитингов. Они легки в монтаже, хорошо адаптируются к криволинейным трассам и долговечны при правильной эксплуатации. Главные ограничения – это относительно большое тепловое расширение и необходимость кислородного барьера, если система закрыта и содержит металлические элементы. PEX-A в этом плане самый гибкий, но более дорогой.

PE-RT (PERT) трубы несколько жестче, чем PEX, но тоже гибки и удобны для монтажа, особенно в низкотемпературных системах, таких как тепловые насосы. Они часто дешевле PEX, но имеют аналогичные ограничения по тепловому расширению и нуждаются в барьере против кислорода в закрытых системах.

Металлопластиковые трубы отличаются формостабильностью благодаря алюминиевому слою, что позволяет держать изгибы без отскоков и уменьшает потребность в компенсаторах удлинения. Они практически полностью защищены от диффузии кислорода, что делает их надежными для систем с металлическими котлами или теплообменниками. Однако металлопластик менее гибок, требует соблюдения минимального радиуса изгиба и использования соответствующих фитингов, а монтаж несколько сложнее по сравнению с PEX или PE-RT.

Часто задаваемые вопросы

За счет чего трубы отличаются в цене?

Цена трубы зависит от материала (PEX и PERT дешевле, металлопластик дороже из-за слоя алюминия и технологии склеивания), толщины стенки и диаметра, состава полимера, устойчивости к УФ, кислородного барьера, бренда.

Подходят ли эти трубы для теплового насоса?

Все три типа подходят для работы с тепловым насосом, если насос работает в обычном низкотемпературном режиме (до 55–60 °C). Если в ТН есть рекуперация или подогрев бойлера до 70–80 °C — также нормально при условии, что труба сертифицирована на такие температуры (сверяй маркировку).

Могут ли эти трубы работать с многозонными коллекторами/распределителями?

PEX/PERT/металлопластик широко применяются в водяных системах отопления, фитинги/распределители от всех основных производителей предназначены именно под эти трубы.
