Труби для водяної теплої підлоги: PEX, PERT та металопластик

При виборі труб для водяної теплої підлоги важливо відразу зрозуміти: підходять далеко не всі труби, які ми звикли бачити в системах водопостачання чи опалення. Наприклад, сталеві, мідні або звичайні поліпропіленові труби для теплої підлоги практично не використовують. Вони жорсткі, погано гнуться, мають складний монтаж, створюють зайві з’єднання та значно підвищують ризик протікань у стяжці, у тому числі через корозію. А це критично, адже контур теплої підлоги має бути цільним, надійним і працювати десятки років без доступу для ремонту.

Саме тому в сучасних системах водяної теплої підлоги застосовують лише гнучкі, довговічні та стійкі до високих температур і тиску матеріали. До таких належать труби з зшитого поліетилену PEX, термостійкого поліетилену PERT та металопластикові труби. Вони легко укладаються великими контурами з мінімальною кількістю з’єднань, не бояться температурних розширень, не кородують і мають тривалий термін служби в бетонній стяжці.

Які труби найбільш оптимальні для теплої підлоги?

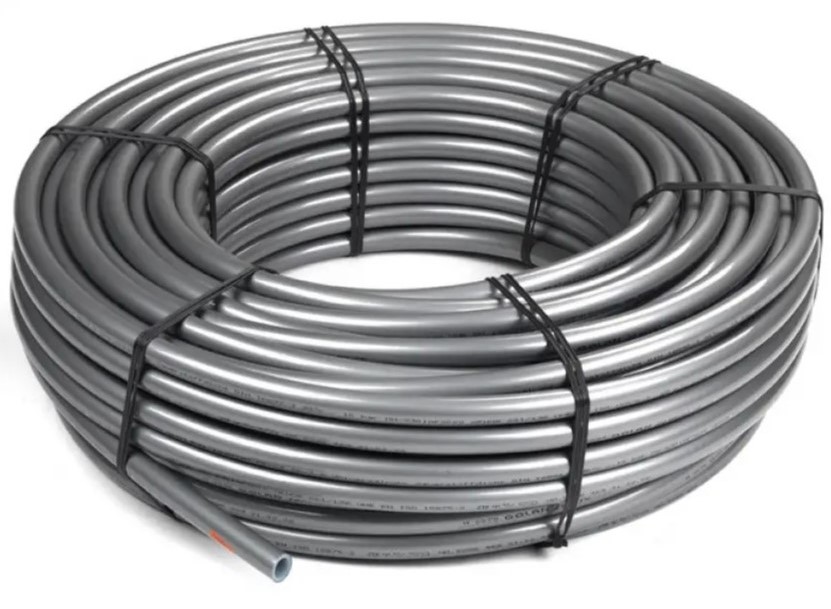

PEX — це зшитий поліетилен (cross-linked polyethylene), гнучкий полімерний матеріал, спеціально оброблений так, щоб стати міцнішим і більш термостійким. Різні букви (PEX-A, PEX-B, PEX-C) позначають технологію зшивання, відповідно до якої труби відрізняються гнучкістю, стійкістю до розтріскування і поведінкою при монтажі. PEX-A зазвичай найгнучкіший і найкраще поводиться при холодному розширенні для монтажних фітингів.

Наприклад: Труба HEAT-PEX PE-Xa 16x2,2 мм (1001160)

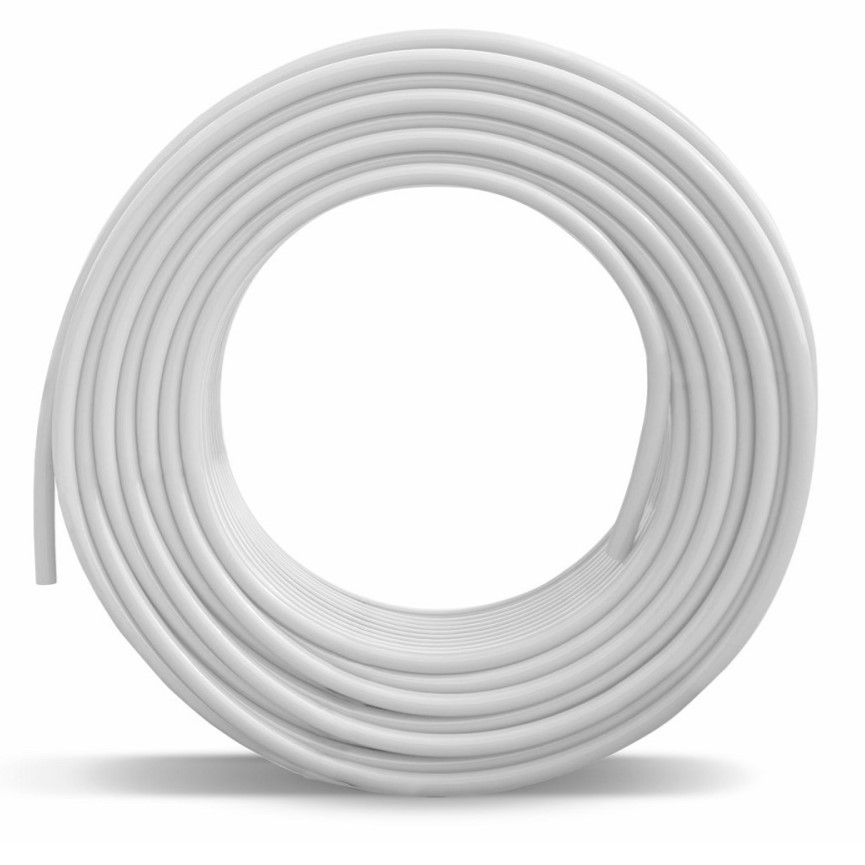

PE-RT — це поліетилен з підвищеною теплостійкістю (Polyethylene of Raised Temperature resistance), створений для роботи при підвищених температурах, призначений для подачі гарячої/теплоносної води в системах опалення, зокрема у водяних теплих підлогах.

Наприклад: Труба KAN PE-RT type 2 з антидифузійним захистом DIN 4726 18x2,5, 200м бухта (1129198098)

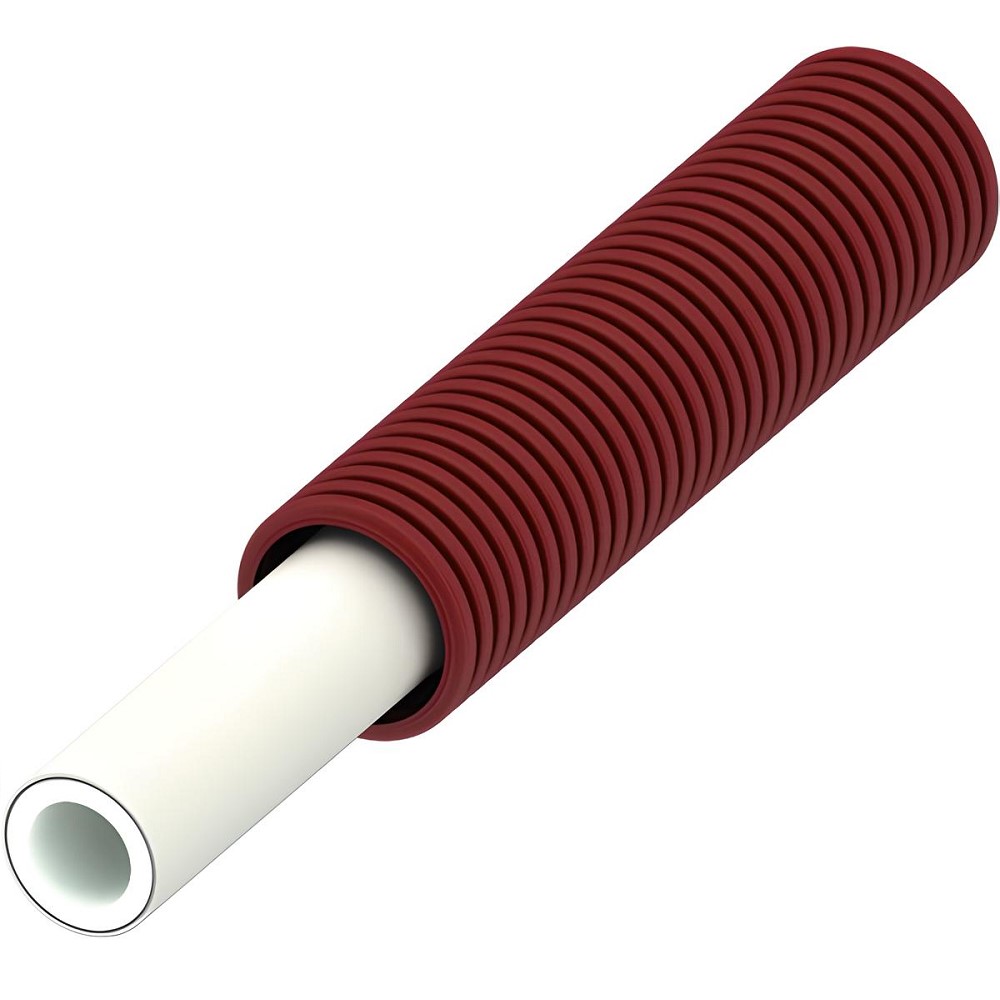

Металопластикові труби (зазвичай PEX-AL-PEX або PE-X/AL/PE) — це багатошарові композитні труби: внутрішній шар з полімеру (зазвичай PEX або PE), алюмінієвий шар посередині і зовнішній полімерний шар. Алюмінієвий шар виконує роль армування й бар’єра для кисню, а полімерні шари дають гнучкість і корозійну стійкість.

Наприклад: TECE Універсальна багатошарова труба PE-Xc/Al/PE 16x2,2 в гофрі червоній, бухта 75м

Всі ці три види труб відповідають основним вимогам теплої підлоги, а саме:

1. Гнучкість. Всі три типи труб є гнучкими, що дозволяє укладати їх по змійовиковій або спіральній схемі без численних з’єднань. Гнучкість важлива, бо зменшує кількість стиків (тобто менше місць потенційних протікань), полегшує монтаж під плитку чи бетонну стяжку.

2. Висока термостійкість. Температура, яку витримують PEX та PERT труби без деградації - 95°C та 70°C відповідно (залежно від марки). Металопластикові труби мають шар поліетилену (з армуванням алюмінієм або скловолокном), що дозволяє їм працювати при 110°C короткочасно та 95°C постійно. Для теплої підлоги типові робочі температури 35–55°C, тому всі три типи без проблем витримують експлуатаційні умови.

3. Стійкість до корозії та хімічна інертність. Всі три матеріали не піддаються корозії (на відміну від металевих труб), не реагують з більшістю хімічних добавок у воді (антифриз, інгібітори). Це особливо важливо для закладення труб у бетон, де метал швидко окислюється.

4. Низький коефіцієнт теплового розширення (у допустимих межах). Всі три труби розширюються при нагріванні, але це можна компенсувати укладанням “змійкою” або використанням кріплень. Вони стійкі до циклічних змін температури, що важливо для систем з включенням/виключенням нагріву.

5. Легкість монтажу. Гнучкі, легкі, не потребують зварювання (з’єднання — обтискні або швидкоз’ємні), що значно прискорює монтаж. Можуть прокладатися без додаткових каналів або дорогих фітингів у порівнянні з жорстким металом.

6. Довговічність. PEX, PERT, металопластик мають термін служби 25–50 років при правильній експлуатації. Для підлоги, яка укладається під стяжку, це важливо, бо демонтаж дуже складний.

Чим відрізняються труби для теплої підлоги?

Простота монтажу

У будівельній практиці PEX/PE-RT труби вважаються легкими для монтажу, а металопластикові — середньої складності. PEX (особливо PEX-A) і PE-RT можна легко згинати без допомоги прямих відрізків чи додаткових фітингів. Це дозволяє укладати петлі теплої підлоги прямо з бухти. Вони мають мінімальну «пружність» при невеликих петлях: хоча вони і трохи відскакують, гнучкість та малий радіус згину дозволяє обійти складні криволінійні ділянки без спеціальних інструментів.

Металопластикові труби менш гнучкі через алюмінієвий шар: хоча труба і згинається, алюміній робить її формостабільною, тому не можна сильно «обігнути» кут без фітинга або спеціального інструменту. Є обмеження радіусу згину - якщо сильно згинати, можуть з’явитися тріщини у клеєному шарі алюмінію.

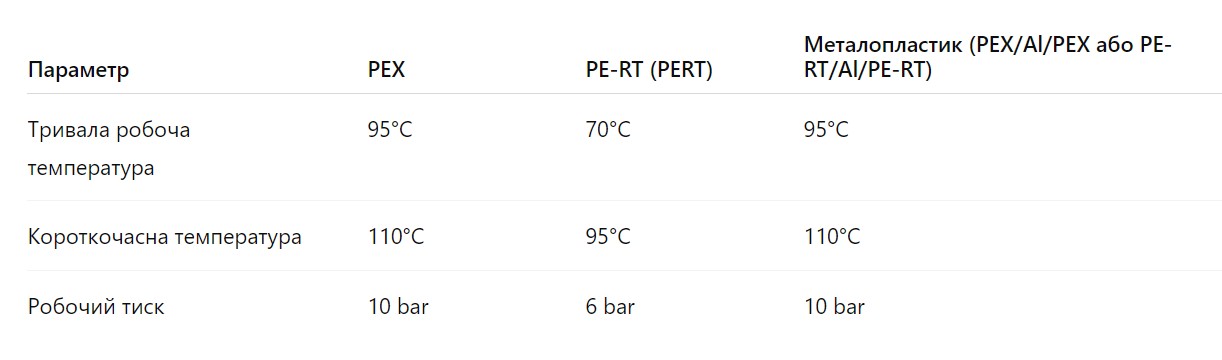

Температура та тиск

Кисневий бар’єр

Більшість пластикових труб не є повністю герметичними для газів, вони пропускають кисень через стінки (за рахунок дифузії). Кисень у воді сприяє корозії металевих деталей системи (колекторів, радіаторів, фітингів). Як наслідок зменшується перетин труб, пошкоджуються та починають протікати колектори, засмічуються насоси. Якісна труба буде мати захисний шар, наприклад EVOH (Ethylene Vinyl Alcohol), який блокуватиме кисень.

PEX: на ринку є варіанти без бар’єру і варіанти з EVOH (Ethylene Vinyl Alcohol) — багатошарові PEX-EVOH.

PE-RT: багато виробників постачають 5-шарові PE-RT/EVOH/PE-RT конструкції (EVOH як бар’єр), що відповідає вимогам по дифузії кисню для закритих опалювальних систем.

Металопластик: алюмінієвий шар забезпечує практично 100% бар’єр для кисню, отже мінімізується ризик корозії котлового обладнання та теплообмінників.

Теплове (лінійне) розширення

PEX: типовий інтервал 0,14–0,19 мм / (м·K) (0,00014–0,00019 m/m·K) — значення залежить від типу PEX і виробника.

PE-RT: типовий коефіцієнт 0,18–0,195 мм / (м·K) (у тех. листах часто вказують 0,18 mm/m·K).

Металопластик (з алюмінієм): дуже мале лінійне розширення — порядком 0,025–0,026 мм / (м·K) (тобто в кілька разів менше, ніж у чистого поліетилену), завдяки металевому шару. Це дає значну перевагу у довгих трасах (менше «подовження» та менша потреба в компенсації).

Якщо узагальнити всі попередні характеристики, переваги та недоліки, то можна сказати наступне.

PEX труби відрізняються високою гнучкістю, що робить їх дуже зручними для укладки спіралей теплої підлоги без великої кількості фітингів. Вони легкі у монтажі, добре адаптуються до криволінійних трас і довговічні при правильній експлуатації. Головні обмеження — це відносно велике теплове розширення та необхідність кисневого бар’єра, якщо система закрита та містить металеві елементи. PEX-A у цьому плані найгнучкіший, але дорожчий.

PE-RT (PERT) труби трохи жорсткіші, ніж PEX, але теж гнучкі і зручні для монтажу, особливо у низькотемпературних системах, таких як теплові насоси. Вони часто дешевші за PEX, але мають аналогічні обмеження по тепловому розширенню і потребують бар’єру проти кисню у закритих системах.

Металопластикові труби вирізняються формостабільністю завдяки алюмінієвому шару, що дозволяє тримати вигини без «відскоків» і зменшує потребу у компенсаторах подовження. Вони практично повністю захищені від дифузії кисню, що робить їх надійними для систем з металевими котлами або теплообмінниками. Однак металопластик менш гнучкий, потребує дотримання мінімального радіусу згину і використання відповідних фітингів, а монтаж трохи складніший у порівнянні з PEX чи PE-RT.

Часті питання

За рахунок чого труби відрізняються у ціні?

Ціна труби залежить від матеріалу (PEX та PERT дешевші, металопластик дорожчий через шар алюмінію і технологію склеювання), товщини стінки та діаметра, складу полімера, стійкості до УФ, кисневого бар’єра, бренду.

Чи підходять ці труби для теплового насоса?

Усі три типи підходять для роботи з тепловим насосом, якщо насос працює в типовому низькотемпературному режимі (до 55–60 °C). Якщо у ТН є рекуперація чи підігрів бойлера до 70–80 °C — також нормально за умови, що труба сертифікована на такі температури (звіряй маркування).

Чи можуть ці труби працювати з багатозонними колекторами/розподільниками?

PEX/PERT/металопластик широко застосовуються у водяних системах опалення, фітинги/розподільники від усіх основних виробників призначені саме під ці труби.

Все ще не впевнені, яку трубу вибрати для теплої підлоги?

Переходьте у наш каталог, де можна знайти труби на будь-який смак. Якщо ж ви все ще маєте сумніви, і не впевнені, що буде доречним саме у вашій ситуації - звертайтесь до наших спеціалістів, вони проконсультують та порадять, що обрати!
