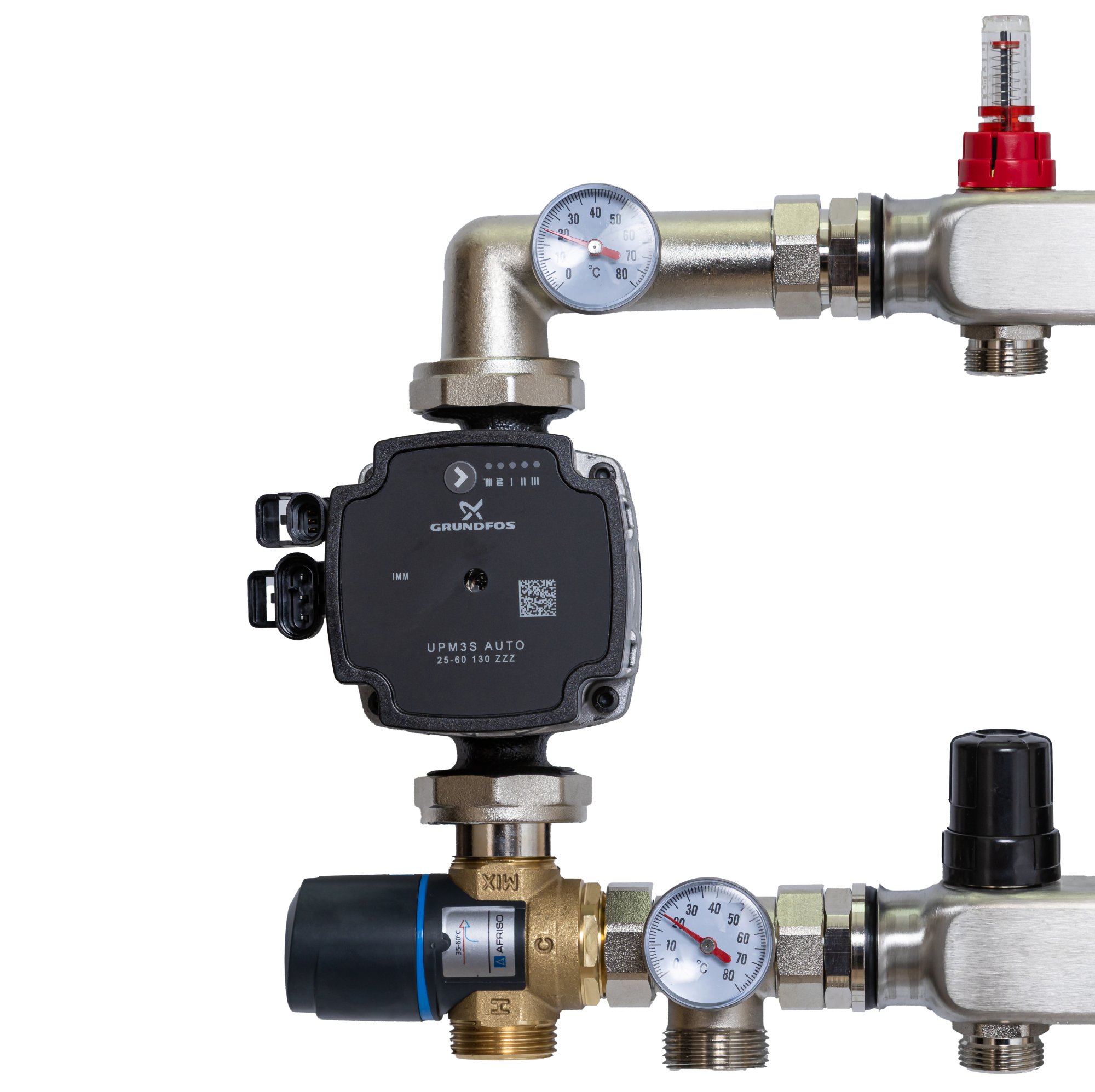

521431 Смесительный узел 1" для теплого пола Tervix Mixset с част. насосом и клапаном ATM561

521431 Смесительный узел 1" для теплого пола Tervix Mixset с част. насосом и клапаном ATM5611

Смесительный узел для теплого пола Tervix Pro Line Mixset разработан как переключатель между системой отопления со стороны источника тепла и распределительной гребенкой (коллектором) для теплого пола. Он используется для подготовки теплоносителя до заданной температуры, который затем подается в систему обогрева. Смесительный узел может использоваться в сочетании с распределительными гребнями от 2 до 12 контуров.

Принцип действия

Теплоноситель, подаваемый из источника тепла, поступает на термостатический клапан. Теплоноситель (подача со стороны котла) смешивается с теплоносителем (обратный со стороны гребенки) в термостатическом клапане. Температура теплоносителя на выходе регулируется термостатическим клапаном (в комплект не входит). Также для визуального контроля температуры теплоносителя на подаче и обрате предусмотрены термометры (4). Остатки теплоносителя на обрате (5) подаются на догрев к источнику тепла. После термостатического клапана теплоноситель проходит через циркуляционный насос и подается на распределительную гребенку.

Смесительный узел должен быть подключен к отопительной системе со стороны источника тепла - внешняя резьба 1". Рекомендуем использовать смесительный клапан ATM 561 (Afriso) и шаровые краны для подключения узла к источнику тепла и к распределительной гребенке. Смесительный узел соединяется с распределительной гребенкой внешней резьбой 1". На смесительный узел можно установить циркуляционный насос с базой 130 и 180 мм. Насос крепится двумя накидными гайками.
