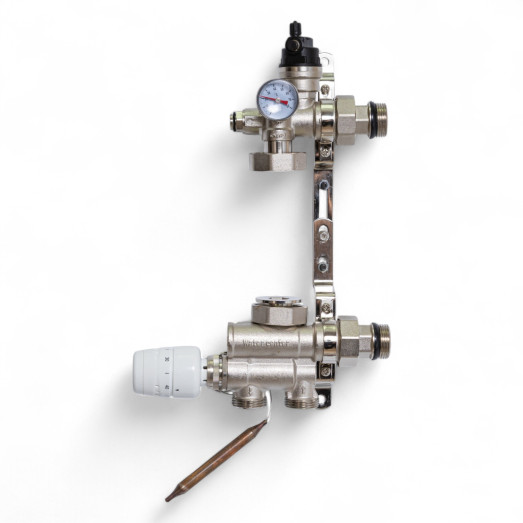

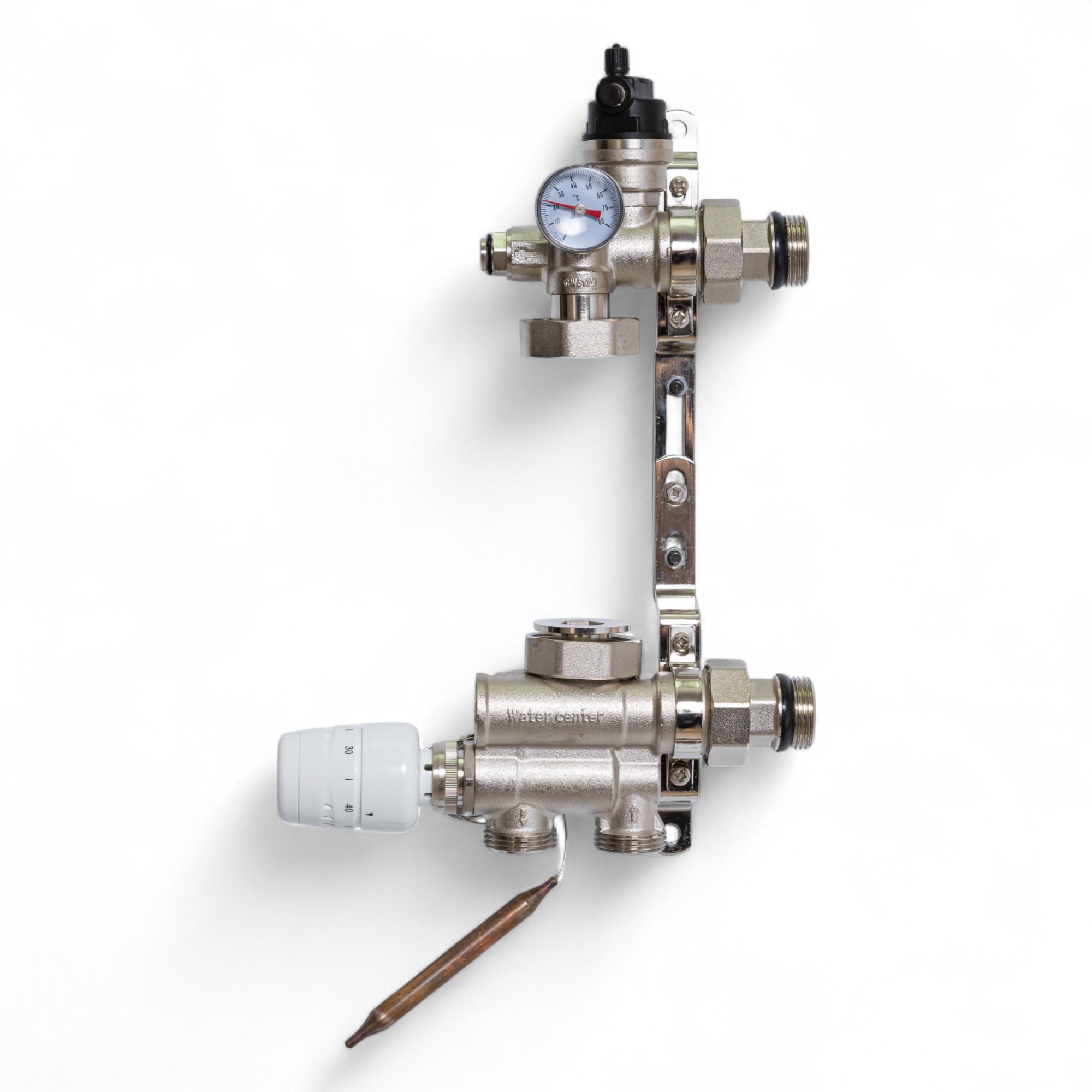

521211 Смесительный узел Tervix Pro Line для теплого пола без насоса, с термоголовкой

521211 Смесительный узел Tervix Pro Line для теплого пола без насоса, с термоголовкой

Смесительный узел разработан, как переключатель между системой отопления со стороны источника тепла и распределительной гребенкой (коллектором) для теплого пола. Он используется для подготовки телоносителя до заданной температуры, который затем подается в систему обогрева. Смесительный узел может использоваться в сочетании с распределительными гребенками от 2 до 12 контуров.

Теплоноситель, подаваемый из источника тепла, поступает на нижний соединительный элемент к которому подсоединена термоголовка, а выносной «баллон» размещается в гильзе в верхнем соединительном элементе. Теплоноситель (подача со стороны котла) смешивается с теплоносителем (обратка со стороны гребенки) в нижнем соединительном элементе. Температура на выходе регулируется термологовкой. Также для визуального контроля температуры теплоносителя предусмотрен термометр. Далее теплоноситель проходит через циркуляционный насос и подается на распределительную гребенку. Остатки теплоносителя подаются на обратку к источнику тепла. Для развоздушивания узла предусмотрен развоздушиватель. Для крепления узла к стене в комплекте идет специальное крепление.

1. Термометр.

2. Термоголовка 20...60°С с выносным датчиком

3. Нижний соединительный элемент с накидной гайкой для насоса, клапаном и подключением подачи и обратки

4. Воздухоотводчик

5. Верхний соединительный элемент с накидной гайкой для насоса и местом под термометр

6. Настенное крепление смесительного узла

7. Байпасный калибровочный клапан (регулировка объема теплоносителя обратного потока, идущего снова на подачу)
