Как выбрать гидроаккумулятор

Стабильное давление воды в доме – одно из ключевых условий комфортного пользования системой водоснабжения. Именно поэтому в автономных системах используются гидроаккумуляторы. Устройство помогает поддерживать равномерное давление, уменьшает количество включений насоса и защищает систему от гидроударов. Однако, когда возникает вопрос покупки, многие владельцы домов сталкиваются с трудностями: какой объем выбрать, на что обратить внимание и влияет ли тип мембраны на эффективность работы?

В этой статье разберемся, как правильно выбрать гидроаккумулятор для дома или дачи, какие характеристики имеют решающее значение и какие ошибки следует избегать при покупке. Это поможет подобрать оборудование, которое будет работать надежно и прослужит многие годы.

Зачем нужен гидроаккумулятор

Гидроаккумулятор устанавливается вместе с насосом (глубинным или поверхностным) для нескольких ключевых функций:

Уменьшение цикличности включений насоса. Насос без гидроаккумулятора постоянно включается и выключается при открытии и закрытии быстро изнашивающего крана. Гидроаккумулятор сохраняет часть воды под давлением, поэтому насос включается реже и в большее время, а не по маленьким порциям.

Защита насоса от гидроудара. При резком закрытии крана вода может создавать гидроудар, что небезопасно для труб и насоса. Гидроаккумулятор смягчает этот эффект, поглощая избыточное давление.

Запас воды для небольших нужд. Гидроаккумулятор содержит определенный объем воды, который можно использовать до тех пор, пока насос еще не запустился. Это удобно при кратковременном потреблении, например для мытья рук или работы бытовой техники. Вода в гидроаккумуляторе сохраняет давление, даже если насос временно выключен. Эта функция также актуальна при отключениях электроэнергии.

Как работает гидроаккумулятор

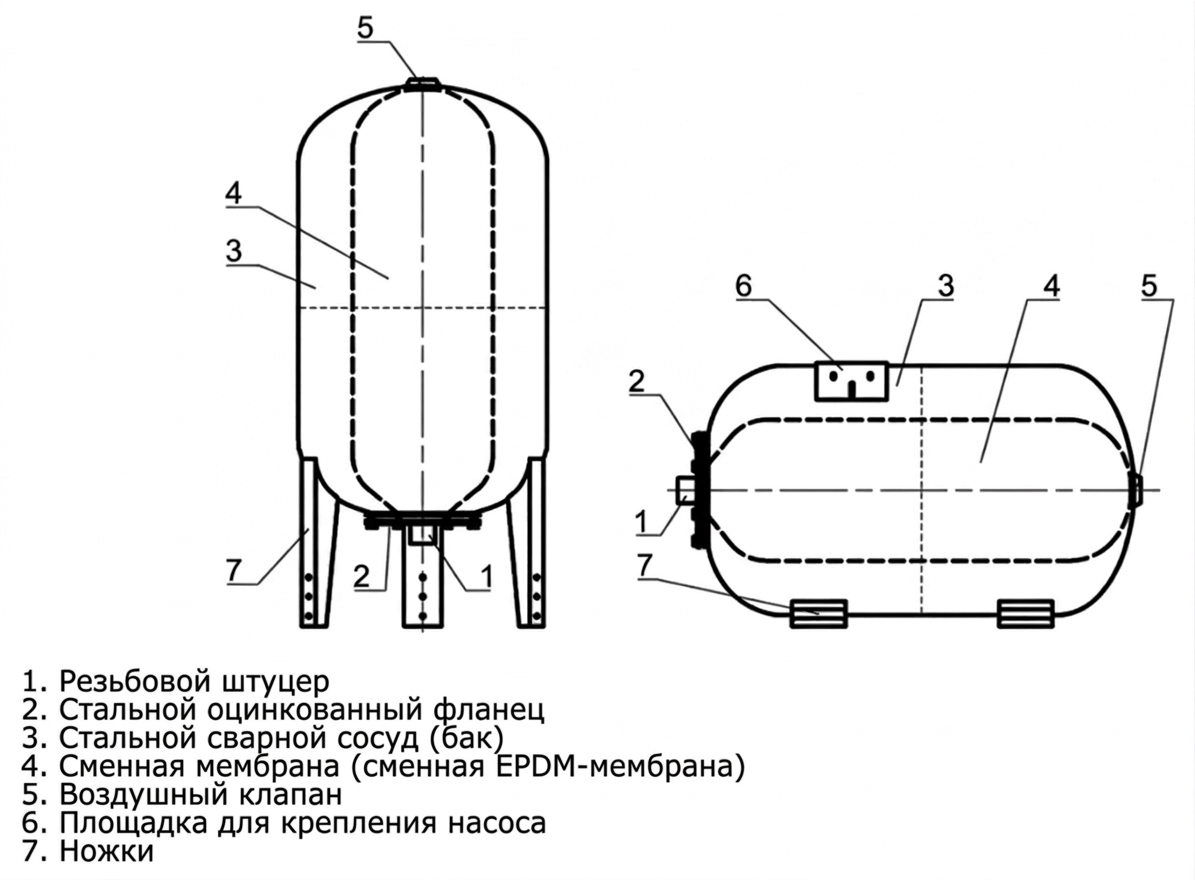

Гидроаккумулятор – это, как правило, металлический бак с диафрагмой или баллоном внутри. Диафрагма или баллон делит бак на две части: одну для воды, другую для воздуха. Воздух сжимается при наполнении водой, что создает упругую "подушку давления".

Гидроаккумулятор для скважины работает по простому принципу накопления и регулировки давления воды.

1. Насос подает воду в аккумулятор. Вода давит на диафрагму, сжимая воздух в остальной части бака.
2. Сжимая воздух, бак аккумулирует энергию. Воздух стремится расшириться, создавая давление в водяной части.
3. Когда кран или потребитель воды открывается, вода поступает из бака под давлением, даже если насос временно не работает.

Гидроаккумулятор уменьшает частоту включения/выключения насоса, так как насос работает только тогда, когда давление в баке падает ниже уровня.

Простой пример с типичными настройками – если в баке 50 литров и насос заполняет его до давления 2,5 бар. Вы открываете кран и вода вытекает под давлением. Когда давление падает до 1,5 бар, насос автоматически включается и снова увеличивает давление.

Важно! В мембранных/диафрагмовых гидроаккумуляторах полезный объем воды обычно составляет 30-40% от общего номинального объема бака, то есть примерно треть. Например:

• - гидроаккумулятор 24 л дает около 6–8 л воды;
• - гидроаккумулятор 50 л – 14–18 л;
• - гидроаккумулятор 100 л – 30–38 л;
• - гидроаккумулятор 200 л - 60-75 л.

Какой объем гидроаккумулятора требуется

Выбирая объем гидроаккумулятора, самым важным критерием является то, что насос не должен запускаться слишком часто. В технической документации большинства глубинных насосов обычно указывается не более 20 запусков насоса в час.

Чем вредно частое включение насоса? Каждое включение – это механический удар для двигателя, подшипников и вала. Если насос включается часто, детали быстро изнашиваются, уменьшается ресурс насоса. Особенно критично для глубинных насосов – под водой они меньше охлаждаются при коротких циклах и тяжело стартуют под давлением. Есть также фактор электрической нагрузки – при запуске двигатель потребляет гораздо больше тока, чем во время стабильной работы. Частые включения – это перегрев обмоток, уменьшение ресурса электродвигателя, риск перегорания.

Поэтому мы рассчитываем объем гидроаккумулятора, опираясь на производительность насоса при условии, что он должен включаться не чаще 20 раз в час. В нашей предыдущей статье, “Как выбрать глубинный насос для скважины”, мы рассказывали, как подобрать насос, учитывая различные факторы, включая пиковое потребление воды в домохозяйстве и дебит скважины. Для расчета используйте производительность уже корректно подобранного насоса.

Таблица подбора гидроаккумулятора

Если сомневаетесь между двумя вариантами – лучше взять больший гидроаккумулятор.

Это уменьшит количество запусков насоса и продлит его ресурс.

Правило «не более 20 запусков насоса в час» наиболее критично для глубинных скважинных насосов. Для бытовых поверхностных насосов оно менее строго (обычно 30-60 пусков), но больший гидроаккумулятор все равно помогает продлить ресурс и избежать гидроударов.

Некоторые глубинные насосы имеют больший ресурс, например до 120 пусков в час. Такому насосу будет достаточно меньший гидроаккумулятор. Тогда соответствующий объем в таблице следует уменьшить в нужное количество раз.

Какое давление должно быть в гидроаккумуляторе

Давление в гидроаккумуляторе всегда должно быть на 10-15% меньше давления включения насоса, чтобы насос мог нормально наполнить бак и обеспечить работу системы.

То есть, если давление включения насоса 1,5 бар – в гидроаккумуляторе делаем 1,3 бара.

Как настроить гидроаккумулятор

На большинстве мембранных баков есть ниппель для подкачки воздуха. Используйте манометр и насос (электрический или ручной), чтобы отрегулировать давление. Убедитесь, что в гидроаккумуляторе нет воды. Заводское давление обычно составляет 1,5 бар.

Давление следует проверять каждые 3 месяца. Регулярная проверка позволяет своевременно скорректировать давление, избежать аварий и убедиться, что баллон не деформировался, не утратил герметичность.

Вертикальный или горизонтальный гидроаккумулятор

Гидроаккумуляторы по ориентации установки бывают горизонтальные и вертикальные.

Вертикальные

Достоинства:

• - Занимают мало места на полу
• - Лучшее удаление воздуха из водяной камеры (воздух поднимается вверх естественно)
• - Вода никогда не застаивается
• - Такая установка гидроаккумулятора позволяет удобнее обслуживать ниппель подкачки (обычно сверху).

Недостатки:

• - Требуют высоты помещения
• - Менее стабильны без крепления к стене/полу

Горизонтальные

Достоинства:

• - Подходят для помещений с низким потолком
• - Можно подвесить под потолком или положить на полку
• - Более низкий центр тяжести – более стабильны самостоятельно
• - Удобны для монтажа непосредственно под поверхностным насосом или насосной станцией (многие станции уже имеют встроенный горизонтальный бак)

Недостатки:

• - Хуже отводится воздух из водяной камеры (может накапливаться)
• - Немного сложнее подключение в некоторых схемах

Как выбрать мембрану гидроаккумулятора

С точки зрения конструктивной формы мембраны плоские и баллонные.

• Плоская мембрана (диафрагма) – разделяет бак посередине как перегородка, используется в баках малого объема (до 24 литров). Простая в производстве, но менее долговечная – сгибается в одной точке. При повреждении – не подлежит замене, меняют весь бак.
• Груша (баллонная мембрана) – имеет форму груши или цилиндра, подвешенная внутри бака. Вода заходит внутрь груши, воздух снаружи между грушей и корпусом. Используется в баках от 24 литров и больше. Главное преимущество – подлежит замене без замены всего бака. Равномернее распределяет нагрузку, более долговечную.

С точки зрения материала мембраны, есть два самых популярных.

• EPDM (этилен-пропиленовый каучук) – устойчив к хлору, озону, ультрафиолету, не набухает в воде, сохраняет эластичность годами. Самый распространенный материал для питьевой воды, большинство производителей используют именно его по умолчанию
• Бутил-каучук (IIR) – имеет очень низкую газопроницаемость – воздух/азот практически не проникает через стенку. Это важно для сохранения давления в воздушной камере. Лучший по качеству, но более дорогой и чуть менее эластичный по сравнению с EPDM. Подходит для питьевой воды, но реже сертифицируется.

Материал корпуса гидроаккумулятора

Гидроаккумуляторы для насосов отличаются по материалу корпуса и фитингам, что влияет на их долговечность, коррозию и стоимость.

Углеродистая сталь (самый распространенный вариант). Это основной материал для большинства бытовых и промышленных гидроаккумуляторов. Давление 8-10 бар. Сама сталь не контактирует с водой – изнутри корпус защищают покрытиями:

• - Эпоксидная краска – самая распространенная защита, образующая плотную пленку
• - Пищевая эмаль – для систем питьевого водоснабжения
• - Цинковое покрытие (оцинковка) - реже, преимущественно снаружи

Главный риск – если покрытие повреждается, сталь начинает ржаветь. Срок службы зависит от качества покрытия и состава воды. Лучше ставить в сухих помещениях.

Нержавеющая сталь. Используется там, где требования к качеству воды очень высоки. Марки обычно AISI 304 или AISI 316 (последняя более устойчива к хлоридам). Корпус не требует внутреннего покрытия, но стоит гораздо дороже. Давление 10-16 бар. Подходит для влажных помещений.

Стеклопластик (GRP/FRP). Композитный материал из стекловолокна и полимерной смолы. Преимущества – легкий вес и полное отсутствие коррозии. Применяется в основном в крупных промышленных баках и системах водоподготовки. Менее распространен в бытовых насосных станциях из-за более высокой стоимости изготовления. Давление 6-10 бар.

Также важен материал фитингов (патрубки, штуцеры, резьбовые соединения).

Латунь: хорошая антикоррозионная стойкость, надежные резьбовые соединения; самый популярный вариант для бытовых систем.

Нержавеющая сталь: высокая стойкость к коррозии и долговечность; подходит для агрессивной воды, высокого давления и температуры.

Сталь (оцинкованная): доступна по цене, но покрытие может повреждаться, что приводит к коррозии; подходит для эконом-вариантов.

Схема подключения гидроаккумулятора

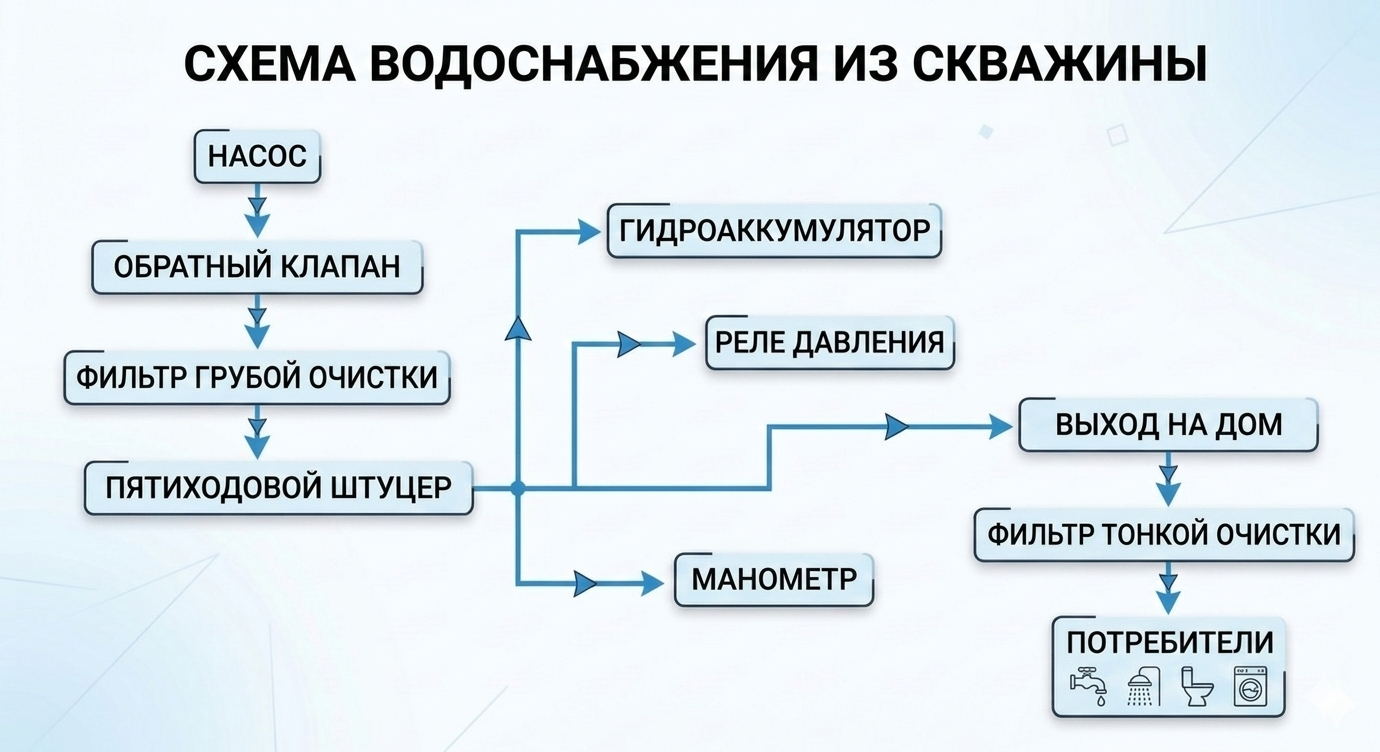

Подключение гидроаккумулятора к скважине выглядит следующим образом (см. схему).

Более подробно о том, как организовывать схему водоснабжения из скважины вы можете прочитать в нашей статье "Как сделать водоснабжение из скважины в частном доме: схема, насос, автоматика и типичные ошибки".

Часто задаваемые вопросы

Нужен ли гидроаккумулятор, если насос частотный?

Частотный насос сам поддерживает стабильное давление, поэтому гидроаккумулятор большого объема не требуется. Но небольшой бак на 8–12 литров все равно рекомендуется — он защищает насос от гидроударов и предотвращает слишком частые запуски при незначительных утечках давления.

Как правильно подключить два гидроаккумулятора одновременно?

Оба бака подключают параллельно одному трубопроводу — через тройник или коллектор. Важно: давление воздуха в камере обоих баков должно быть одинаковым.

Почему часто включается насос?

Самая распространенная причина – спустилось давление воздуха в гидроаккумуляторе или порвалась мембрана. Также проверьте: утечки в трубопроводе и кранах, изношенный ниппель бака, неправильно настроенное реле давления.

Почему падает давление в воде дома?

Возможные причины: засоренный фильтр грубой очистки, снизился уровень воды в скважине, износились рабочие колеса насоса, поврежденная мембрана гидроаккумулятора или некорректные настройки реле давления.

Почему не работает гидроаккумулятор?

Чаще всего – порванная мембрана (вода вытекает через ниппель при нажатии) или полностью спущенный воздух в воздушной камере. Реже – механическое повреждение корпуса или неисправный ниппель.

Почему насос часто включается и выключается (тактирует)?

Это классический симптом неисправного гидроаккумулятора: мембрана порвана или давление воздуха упало до нуля. Бак перестает выполнять буферную функцию — насос реагирует на каждое потребление воды. Необходимо проверить и восстановить давление воздуха или заменить мембрану.

Почему нет давления в водопроводе?

Проверьте поочередно: работает ли насос, есть ли ток, не сработала ли защита от "сухого хода", не заблокирован ли запорный кран, не засорен ли фильтр. Если насос работает, но давления нет – возможна поломка самого насоса или полностью вздута воздушная камера гидроаккумулятора.

Как проверить мембрану гидроаккумулятора?

1. Отключите насос и сбросьте давление воды из системы.
2. Найдите ниппель на воздушной камере (обычно сверху или снизу бака).
3. Нажмите на золотник ниппеля: если выходит воздух – мембрана целая; если из ниппеля течет вода – мембрана порвана и требует замены.

Надеемся, эта информация поможет вам выбрать подходящий гидроаккумулятор. Вы можете ознакомиться с разными моделями в каталоге нашего интернет-магазина.

А если вы все еще не уверены, какой гидроаккумулятор подойдет именно вам или у вас остались вопросы - обращайтесь к нашим специалистам, они подробно проконсультируют и порекомендуют, что выбрать!
