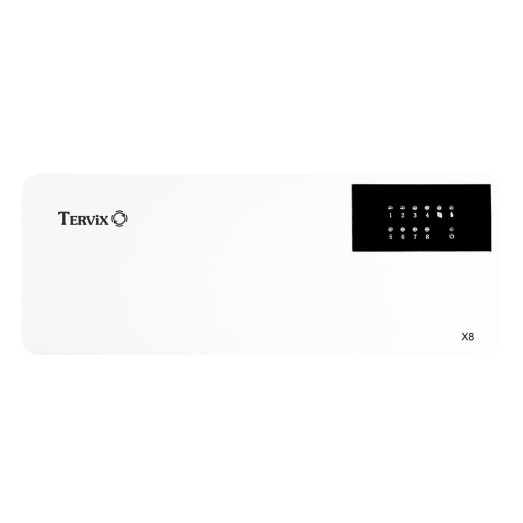

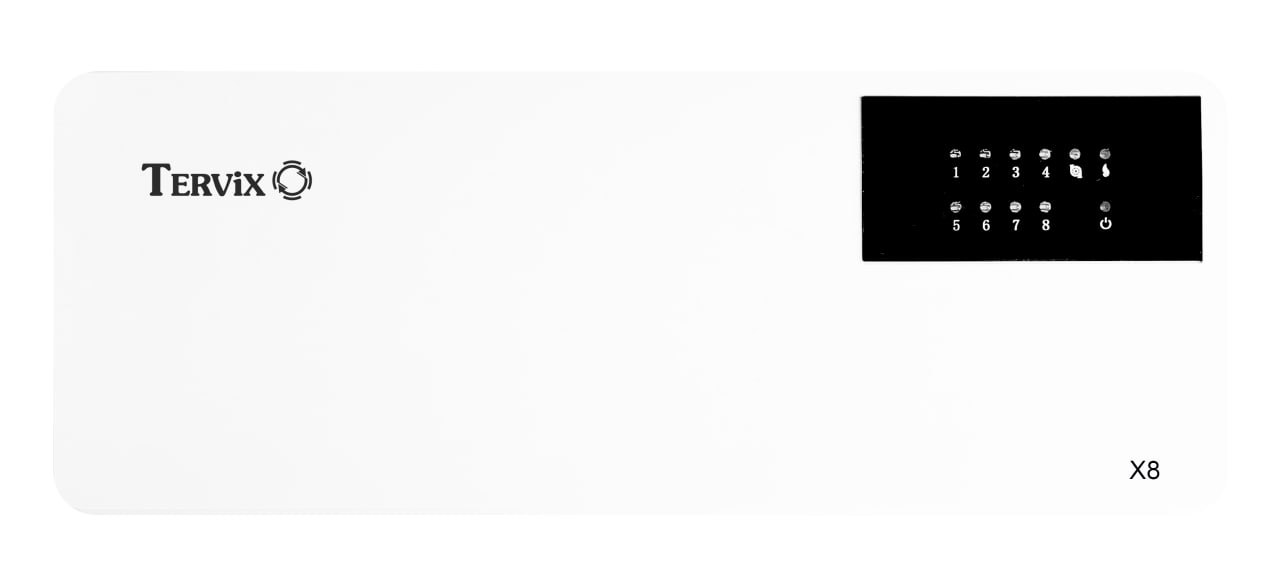

511208 Проводной контроллер для водяного теплого пола Tervix Pro Line Х8 (8 зон)

511208 Провідний контролер для водяної теплої підлоги Tervix Pro Line Х8 (8 зон)

Контроллер X8 предназначен для управления системой водяного напольного отопления на 8 зон, циркуляционным насосом и котлом.

Работает с комнатными термостатами Tervix с WiFi или ZigBee управлением и термоприводами Tervix нормально закрытыми (NC) или нормально открытыми (NO) при напряжении 230В.

Контроллер X8 оснащен выходами для управления циркуляционным насосом и котлом, а также снабжен восемью каналами/зонами: комнатный термостат - термопривод.

Контроллер управляет термоприводами, установленными на распределительную гребенку теплого пола, а также имеет возможность выключить котел и циркуляционный насос, когда выключены все обогревательные зоны.

Электрическое подключение:

Внимание! Электрическое подключение должен выполнять только квалифицированный электрик.

В контроллере предусмотрено электрическое подключение (230 В), как термостата так и термопривода. Если термостат имеет локальное (свое) подключение к сети 230 В, то достаточно, чтобы на контроллер шел только выход с термостата - фаза «нагрузка» (одна жила).

Внимание! Управляющий сигнал с термостата - фаза, 230В, на клемму. Если на несколько контуров используется один термостат, то можно подключить термостат в одну из клемм, а к остальным клеммам с термоприводами сделать перемычку. если используется количество термоприводов больше, чем количество клемм, то на одну клемму можно подключить несколько термоприводов.

Если нужно управлять количеством зон более 8, то можно подключить еще один контроллер Х8 последовательно.

С первого контроллера берем фазу с выхода на насос и подключаем на 8 зону в клемму второго контроллера. Также ко второму контроллеру подключаем насос и котел.

Эксплуатация:

Контроллер для водяного теплого пола Tervix Pro Line Х8, после подключения всех необходимых устройств и подключения его к сети 230В, будет работать в автоматическом режиме.Включение котла и циркуляционного насоса будет происходить с задержкой 60 сек.
