Прес-система Koer з нержавіючої сталі: комплексне рішення для сучасних трубопроводів

Початковий розвиток інженерних систем дедалі більше орієнтується на технології, що поєднують надійність, швидкість монтажу та довговічність. Саме тому традиційні способи з'єднання труб — різьбові фітинги та зварювання — поступово поступаються місцем сучасним прес-системам. Вони дозволяють створювати герметичні нероз'ємні з'єднання без використання відкритого полум'я, скорочують час монтажу та забезпечують стабільну роботу трубопроводів навіть за інтенсивної експлуатації.

Одним із таких рішень є прес-система Koer з нержавіючої сталі, яка поєднує труби та прес-фітинги в єдину комплексну систему для водопостачання, опалення й інших інженерних мереж. У цій статті розглянемо, як влаштовані прес-фітинги Koer, у чому полягають їхні переваги, де вони застосовуються та на які особливості варто звернути увагу під час вибору й монтажу.

Що таке прес-фітинги та як вони працюють

Конструкція та принцип роботи прес-з'єднання базуються на поєднанні постійної механічної деформації металу та еластичного ущільнення. Процес монтажу та взаємодія елементів відбуваються за таким алгоритмом:

• Підготовка труби: Відрізок труби необхідної довжини з нержавіючої сталі обрізається спеціальним труборізом під прямим кутом. Після цього з торця обов'язково знімається фаска та видаляються задирки, щоб уникнути пошкодження ущільнювача під час стикування.
• Посадка на фітинг: Труба вставляється всередину корпусу фітинга до упору. Всередині фітинга у спеціальній канавці вже розміщене еластичне кільце ущільнювача (О-рінг), яке виконує роль головного герметизуючого бар'єра.
• Опресовування: За допомогою спеціального прес-інструменту (кліщів із відповідним профілем обтиску) на муфту фітинга здійснюється силовий вплив. Під дією високого тиску метал фітинга та стінка труби щільно деформуються, утворюючи монолітне з'єднання.

У результаті утворюється двоконтурний захист: механічний обтиск надійно фіксує трубу, захищаючи її від виривання під дією гідроударів чи високого тиску, а деформоване кільце ущільнювача гарантує абсолютну гідравлічну щільність стику на весь період експлуатації системи.

Важливо розуміти, що після пресування таке з'єднання не призначене для розбирання. Якщо виникає потреба змінити конфігурацію трубопроводу, відповідну ділянку вирізають і встановлюють новий фітинг. Саме тому якість комплектуючих, правильна підготовка труби та використання сумісного прес-інструмента мають вирішальне значення для отримання надійного результату.

Переваги використання прес-фітингів

Безпека: Прес-монтаж виключає використання відкритого вогню чи зварювального обладнання, що критично важливо при реконструкції об'єктів або роботі в приміщеннях з підвищеними вимогами до пожежної безпеки.

Швидкість: Опресування займає мінімум часу та зводить до нуля ризик помилки, оскільки якість з'єднання контролюється геометрією інструменту, а не майстерністю зварювального шва. Підходить для роботи у важкодоступних місцях.

Надійність: На відміну від різьбових чи компресійних з'єднань, прес-стик є нерознімним і не потребує обслуговування, тому його можна сміливо закладати в стяжку або зашивати в стіни. З’єднання не провертається під час експлуатації та витримує вібрації та навантаження.

Таблиця порівняння способів з'єднання труб

Система KOER PRESS-INOX: технічні характеристики

В основі системи — труби та фітинги з нержавіючої сталі AISI 304, доповнені ущільнювальним кільцем. Система розрахована на серйозні експлуатаційні навантаження:

• Максимальний робочий тиск — 16 бар
• Тиск на розрив — до 24 бар
• Робоча температура — до 120C (при використанні ущільнювачів з EPDM) або до 140C (з ущільнювачами з FKM)
• Профіль пресувальних насадок — тип «V»
• Міцність сталі на розрив — 5200 бар
• Межа плинності — 2100 бар
• Модуль пружності — 193 ГПа
• Щільність сталі — 8,0 г/см3
• Коефіцієнт теплопровідності стінок труби — 16,2 Вт/(м . К)
• Коефіцієнт лінійного теплового розширення — 0,163 х 10-4 1/C

Розрахунковий термін служби системи становить 50 років.

Чому саме нержавіюча сталь

Нержавіюча сталь давно вважається одним із найкращих матеріалів для сучасних трубопровідних систем. Вона поєднує високу температурну та механічну міцність, стійкість до корозії та тривалий термін експлуатації.

Однією з головних переваг цього матеріалу також є його гігієнічність. Нержавіюча сталь не впливає на смак і якість питної води, не виділяє шкідливих речовин та не сприяє утворенню відкладень на внутрішній поверхні труб. Крім того, вона не викликає появи так званої «зеленої», «жовтої» чи «блакитної» води, що інколи трапляється в системах із інших матеріалів. Гладка внутрішня поверхня труб із мінімальною шорсткістю допомагає зберігати стабільну пропускну здатність протягом усього періоду експлуатації. Також такі труби мають сучасний та охайний вигляд.

Де використовуються прес-фітинги Koer

Прес-фітинги KOER PRESS-INOX розроблені як універсальне рішення для монтажу трубопроводів різного призначення. Вони застосовуються у системах холодного та гарячого водопостачання, радіаторного й підлогового опалення, а також у технологічних трубопроводах для транспортування неагресивних рідин і газів. Це житлові будинки, офісні центри, готелі, лікарні, навчальні заклади та інші об'єкти, де важливими є надійність інженерних мереж і відповідність санітарним вимогам. Крім систем водопостачання та опалення, нержавіючі трубопроводи можуть використовуватися для пожежогасіння, кондиціонування та газопостачання тощо.

Які елементи входять до прес-системи Koer

Прес-система Koer Press Inox — це комплексне інженерне рішення. Система включає три основні складові елементи: тонкостінні нержавіючі труби, прес-фітинги та ущільнювальні кільця.

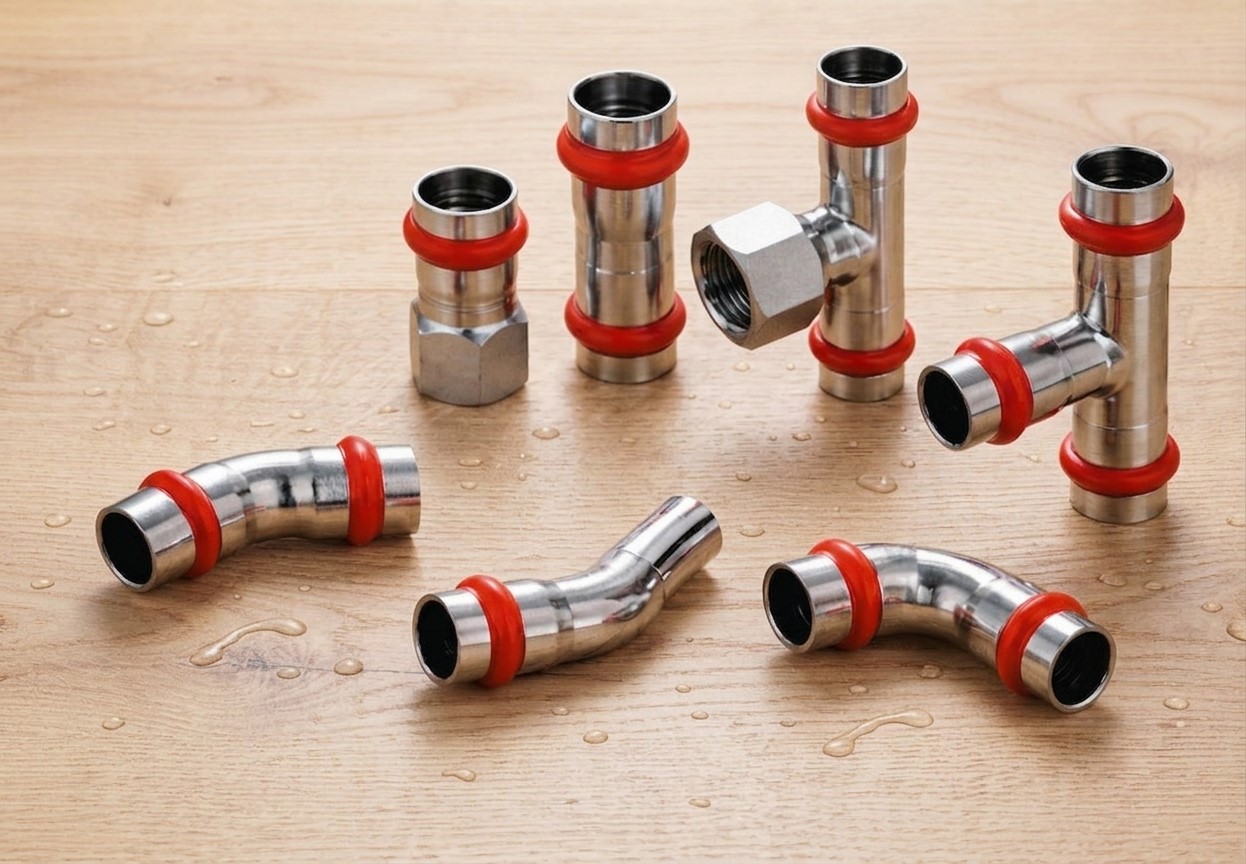

Прес-фітинги Koer Press Inox виготовляються з високоякісної нержавіючої сталі та мають спеціально профільовані розтруби з жолобком для ущільнювального кільця. На фітингах нанесений червоний індикатор обтиску.

Муфти та перехідники:

• Муфта з'єднувальна (прес-прес)
• Муфта редукційна / перехідна (прес-прес, ніпель-прес)
• Муфта з внутрішньою різьбою (прес-ВР)
• Муфта з зовнішньою різьбою (прес-ЗР)
• Муфта ремонтна / насувна

Кути та коліна:

• Кут 90° (прес-прес, прес-ніпель)
• Кут 45° (прес-прес, прес-ніпель)
• Кут з внутрішньою різьбою (прес-ВР)
• Кут з зовнішньою різьбою (прес-ЗР)
• Водорозетка / настінне коліно (прес-ВР)

Трійники:

• Трійник рівнопрохідний (прес-прес-прес)
• Трійник редукційний / перехідний
• Трійник з внутрішньою різьбою (прес-ВР-прес)
• Трійник з зовнішньою різьбою (прес-ЗР-прес)

Роз'ємні елементи та адаптери:

• Прес-з'єднання роз'ємне «американка» (прес-прес, прес-ВР, прес-ЗР)

Заглушки та додаткові елементи:

• Заглушка (прес)
• Обвідна дуга / обхідне коліно

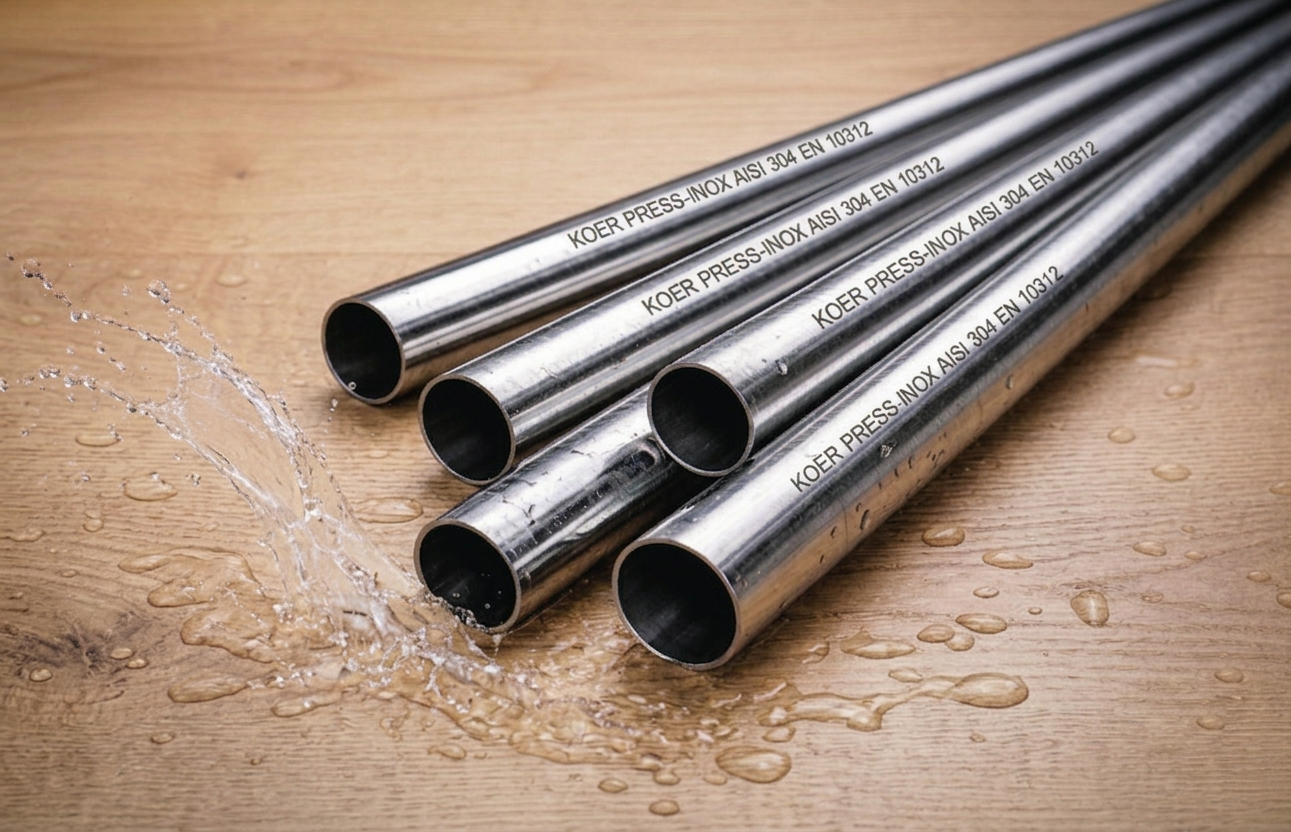

Труби серії Koer Press-Inox являють собою тонкостінні прецизійні труби, виготовлені з аустенітної нержавіючої сталі ( марок AISI 304 та AISI 316L). Вони оптимізовані за товщиною стінки та калібром зовнішнього діаметра для забезпечення максимальної міцності при збереженні пластичності, необхідної для пресового деформування.

Ущільнювальне кільце (O-ring) - це самогерметизувальна конструкція, яка розміщується у спеціальній канавці всередині розтруба фітинга та забезпечує повну і довгострокову герметичність з'єднання без витоків уже за наявності початкового тиску в системі.

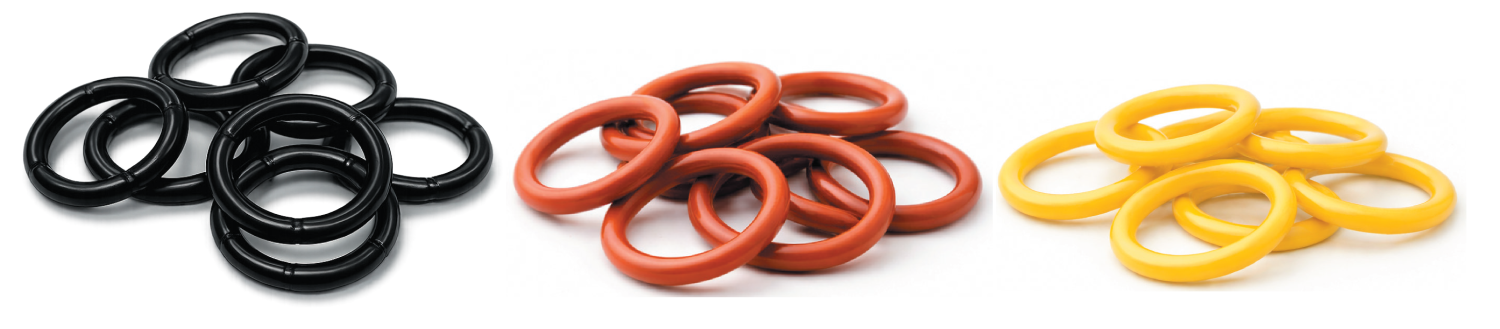

У прес-системах використовуються ущільнювальні кільця з трьох різних матеріалів:

EPDM (Етилен-пропіленовий каучук):

Колір: Чорний

Діапазон температур: -20 C ... +110 C

Сфера застосування: Системи водопостачання: питна вода, водопровідна вода, гаряча вода тощо

Виготовляється з імпортної сировини та є стандартним безпечним матеріалом для побутових та інженерних систем водопостачання. Він повністю нерозчинний у воді, володіє високою термостійкістю, озоностійкістю, еластичністю, ізоляційними властивостями, стійкістю до низьких температур, кисню та старіння.

FKM (Фторкаучук):

Колір: Червоний

Діапазон температур: -20 C ... +200 C

Сфера застосування: Пара, вода високої температури

Ущільнювач підвищеної термостійкості з відмінними механічними властивостями. Має високу стійкість до старіння, кисню та термічного впливу, є безпечним матеріалом для застосування у високотемпературних водних та парових середовищах до +200 C. НЕ ДЛЯ ПИТНОЇ ВОДИ.

HNBR (Гідрований нітрильний каучук):

Колір: Жовтий

Діапазон температур: -20 C ... +110 C

Сфера застосування: Газ, паливо, олива

Міжнародно визнаний та сертифікований матеріал для газових і паливних трубопроводів. Зберігає високу зносостійкість навіть в умовах екстремального тертя, демонструє відмінну сумісність із технічними рідинами, включаючи оливи з плівкоутворюючими добавками, стійкий до тепла, кисню, атмосферних факторів, а також впливу кислот, лугів, амінів та сумішей олив (зокрема у середовищах із вмістом сірководню).

Монтаж прес-фітингів: основні етапи

Якість і довговічність з'єднання напряму залежать від чіткого дотримання технологічного регламенту. Нижче наведено покрокове керівництво з правильної зборки системи.

Покрокова інструкція з монтажу

1. Точне обрізання труби. Для розрізання використовуйте спеціалізований труборіз для нержавіючої сталі. Головне правило — зріз має бути суворо перпендикулярним до осі труби. Непрямий зріз або деформація торця унеможливлять герметичну посадку.

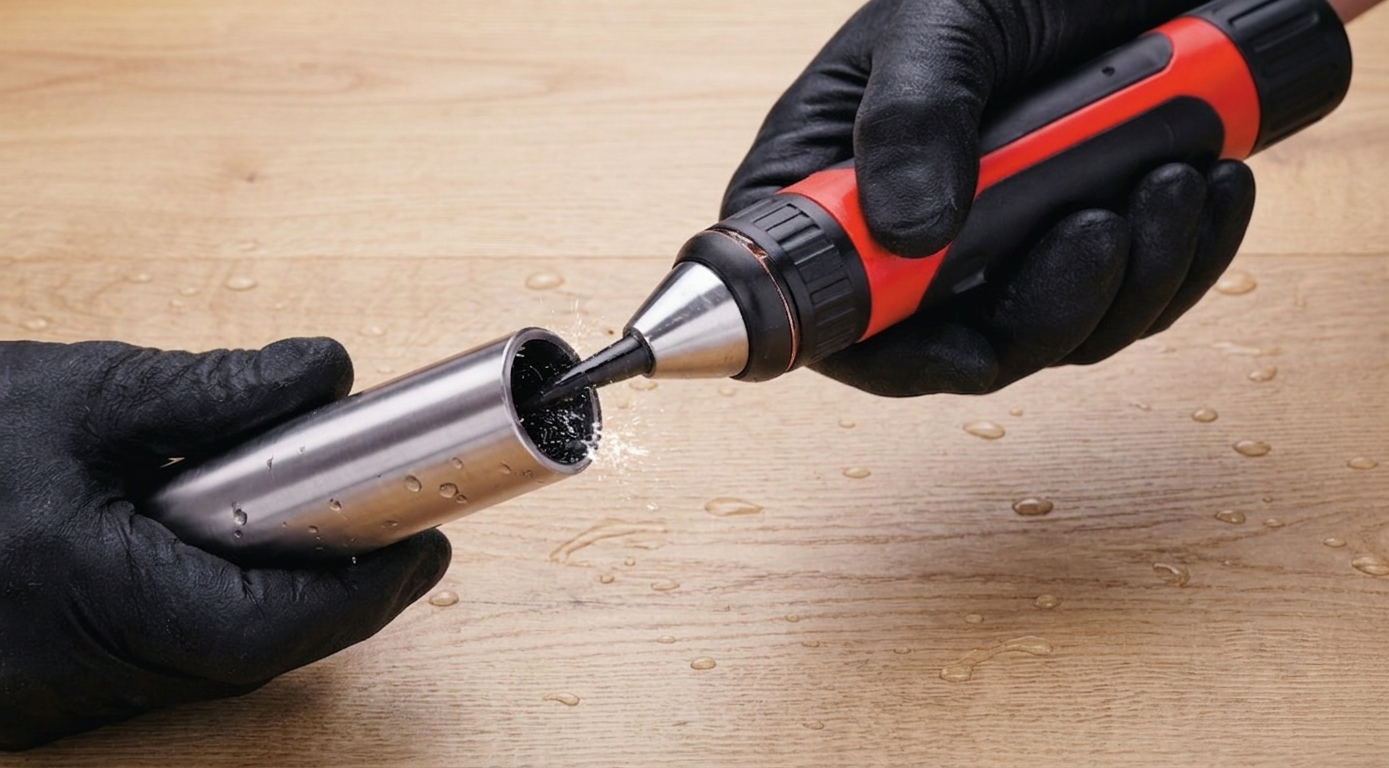

2. Зачистка та зняття фаски. Після різання на краях труби неминуче залишаються задирки та гострі кромки. Їх необхідно повністю видалити з внутрішньої та зовнішньої сторони за допомогою гратознімача (фаскознімача). Нехтування цим етапом призведе до того, що гострий край металу проріже або змістить еластомірне ущільнення під час вставляння.
3. Контроль стану фітинга. Перед монтажем візуально огляньте прес-фітинг. Переконайтеся, що всередині розтруба відсутнє сміття, а ущільнювальне кільце (O-ring) встановлене у свій паз, не має тріщин, розривів чи деформацій.
4. Нанесення позначки глибини посадки. За допомогою маркера чи олівця відзначте на трубі глибину, на яку вона має увійти у фітинг. Позначка повинна залишатися видимою після з'єднання та знаходитися не далі ніж за 3 мм від торця розтруба. Якщо зазор більший, це свідчить про недохід труби або наявність перешкоди всередині.
5. З'єднання елементів. Вставте трубу в розтруб фітинга плавний осьовим рухом, трохи повертаючи її, аж до відчутного упору у внутрішній обмежувач.

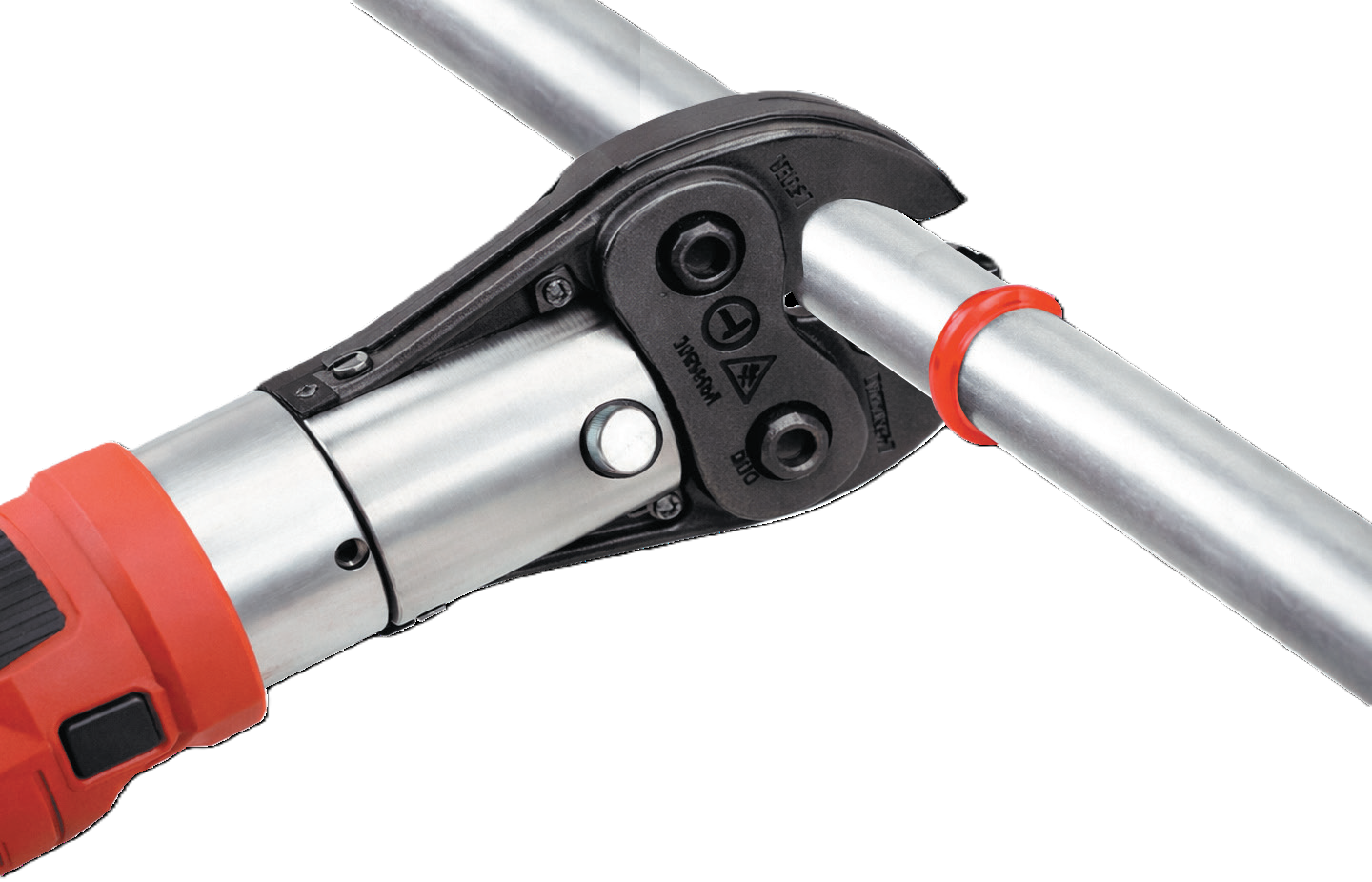

6. Опресування (обтискання). Встановіть прес-кліщі інструмента так, щоб їхній профіль чітко охоплював виступ на розтрубі фітинга (саме те місце, де розташоване гумове ущільнювальне кільце). Запустіть цикл обтискання та дочекайтеся його повного завершення.

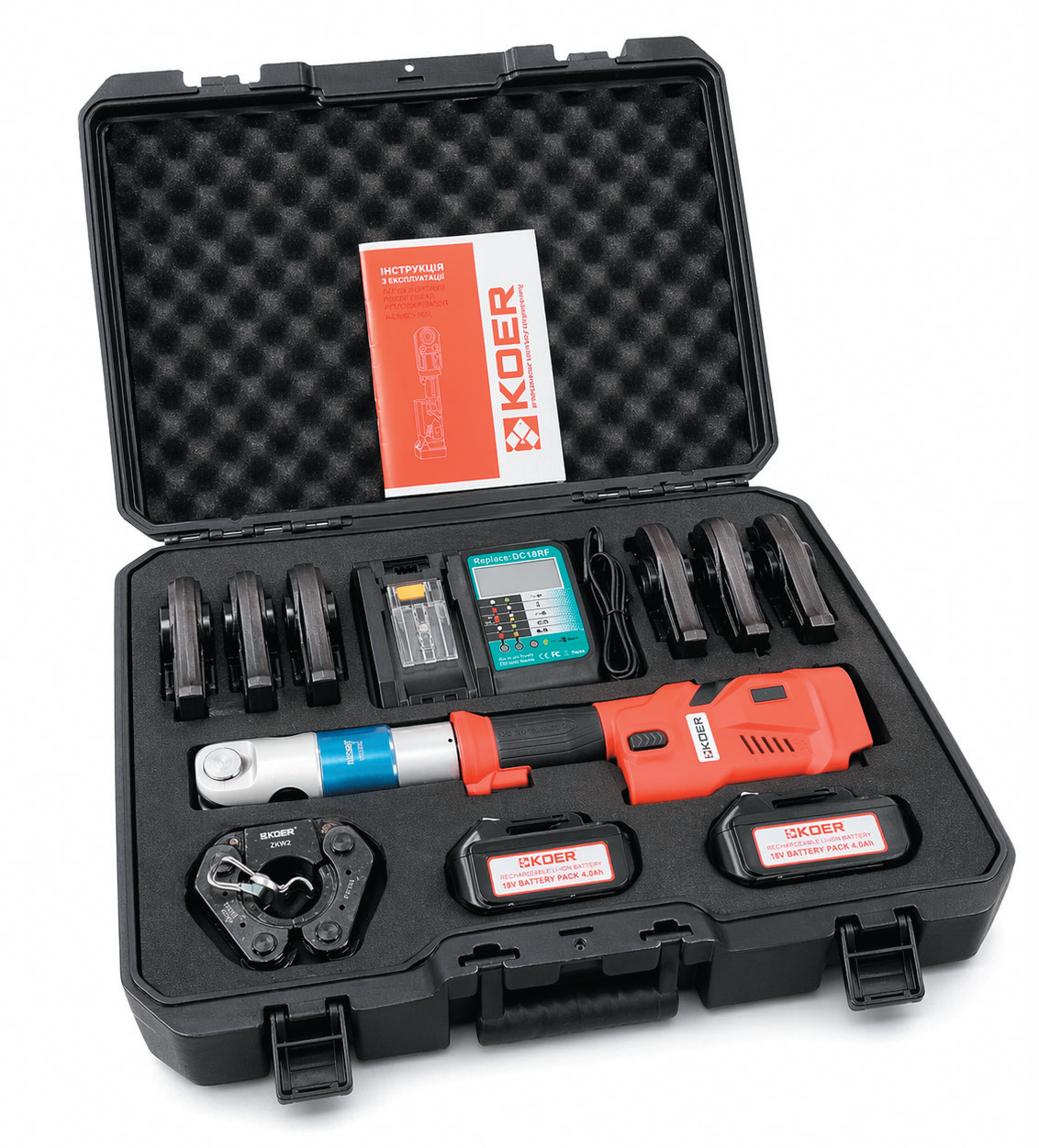

Акумуляторний електричний прес-інструмент KAW.SET-102A

Для професійного монтажу нержавіючих систем Koer рекомендується використовувати фірмовий електрогідравлічний прес-інструмент KAW.SET-102A. Цей пристрій спроектований для швидкого, безпечного та якісного створення нероз'ємних з'єднань на трубах із тонкостінної нержавіючої сталі, міді та металопластику типорозміром від 15 до 54 мм (для полімерів — до 108 мм).

Ключові технологічні переваги:

• Автоматизований цикл та швидкість: Процес обтискання займає всього від 3 до 6 секунд (залежно від діаметра) та запускається одним натисканням. Після завершення обтиску поршень автоматично повертається у вихідне положення.
• Аналітичний мікрокомп'ютерний контроль: Вбудована електронна плата керує процесом опресування, а інформативний рідкокристалічний LED-дисплей відображає кількість виконаних циклів, рівень заряду акумулятора та робочу частоту. Пристрій оснащений захистом від перегріву.
• Надійний шестигранний профіль: Інструмент створює геометрично стабільне шестигранне обтискання. Це забезпечує максимальне механічне прилягання металу фітинга до труби та формує надійний бар'єр проти протікань без зайвої деформації структури металу.
• Безпека та ергономіка: Робоча головка обертається на 270, що дозволяє працювати у тісних нішах та під стелею. Системні пружинні блоки та спеціальна запобіжна защіпка унеможливлюють випадкове спрацьовування чи заклинювання кліщів без фіксації.
• Автономність та ресурс: Потужний 18 В акумулятор (ємністю від 4.0 А·год) заряджається всього за 35 хвилин і забезпечує близько 200 обтискань на одному заряді. Загальний розрахунковий ресурс інструмента сягає 25 000 циклів

Типові помилки під час монтажу

Навіть найякісніші фітинги та дорогий інструмент не гарантують герметичності, якщо припуститися грубих технологічних порушень. Ось найпоширеніші помилки монтажників:

Використання болгарки (КШМ) чи ножівки з некоректним полотном. Різання абразивним кругом викликає локальне перегрівання нержавіючої сталі, що руйнує її антикорозійний шар. Крім того, абразивний пил та іскри пошкоджують гумове кільце. Використовуйте тільки спеціальні труборізи.

Ігнорування зняття фаски. Спроба вставити трубу з необробленим гострим краєм у більшості випадків призводить до зрізання або заминання гумового ущільнювача всередині розтруба. З'єднання може пройти первинне випробування тиском, але дасть протікання через деякий час.

Монтаж «на око» без позначки глибини. Якщо не відзначити маркером глибину входження, труба може бути вставлена не до упору. Під час опресування кліщі обтиснуть порожній розтруб або лише самий край труби, що призведе до зриву з'єднання під гідроударом.

Використання забруднених або деформованих фітингів. Потрапляння піску, бруду або стружки на еластомірне кільце порушує герметичність. Завжди перевіряйте чистоту внутрішньої порожнини розтруба перед збиранням.

Перекіс кліщів під час обтискання. Прес-губки мають розміщуватися суворо перпендикулярно до фітинга, а їхній внутрішній паз повинен точечно збігатися з опуклим валиком O-ring. Перекіс інструмента призводить до нерівномірного обтиску та деформації з'єднувального вузла.

FAQ

Чи можна використовувати прес-фітинги для гарячої води? Чи підходять прес-фітинги Koer для питної води?

Так, прес-фітинги Koer з нержавіючої сталі призначені для систем гарячого та холодного водопостачання, а також опалення. Водночас сумісність із питною водою та робочими середовищами визначається насамперед типом ущільнювального кільця. У прес-системі Koer використовуються кілька типів ущільнювачів для різних умов експлуатації:

• EPDM — для систем холодного та гарячого водопостачання, зокрема питної води;
• FKM — для високих температур, не для питної води;
• HNBR — для газових систем (у відповідних серіях фітингів).

Який термін служби прес-фітингів із нержавіючої сталі?

За правильної експлуатації та дотримання умов монтажу прес-фітинги з нержавіючої сталі можуть служити понад 50 років. Матеріал стійкий до корозії, механічних навантажень і перепадів температур, що забезпечує довговічність трубопровідної системи.

Чи можна демонтувати прес-фітинг після монтажу?

Ні. Після пресування з'єднання стає нероз'ємним, тому демонтувати фітинг без його пошкодження неможливо. У разі необхідності змінити конфігурацію трубопроводу обтиснутий фітинг вирізають і встановлюють новий.

Як правильно підібрати розмір?

Основа підбору — зовнішній діаметр труби в міліметрах (15, 18, 22, 28, 35, 42, 54 мм), саме він вказаний у маркуванні фітинга. Це метрична система, поширена в Європі, на відміну від звичної дюймової для водогазопровідних труб.

Діаметр вимірюють штангенциркулем або зчитують із маркування на трубі. Важливо: на відміну від чорних труб, де орієнтир — внутрішній переріз, тут визначальним є зовнішній розмір, адже кліщі опресовують гільзу саме по зовнішньому контуру.

Якщо потрібен перехід на різьбове з'єднання (змішувач, насос, колектор), користуються перехідними фітингами. Наприклад, труба 15 мм відповідає різьбі 1/2".

Нюанси:

• 15 чи 18 мм: перший — типовий побутовий розмір для підводок, другий обирають, коли потрібен трохи більший запас пропускної здатності без переходу одразу на 22 мм.
• Товщина стінки нержавіючих труб зазвичай 1,2–1,5 мм — впливає на реальний внутрішній переріз.
• Арматуру підбирають за DN (умовним проходом), а не за зовнішнім діаметром: для труби 28 мм підійде кран DN25.

Ми раді вам допомогти!

Сподіваємось ця інформація допоможе вам краще розібратись у системі Press Inox від Koer. Ви можете ознайомитись із номенклатурою ближче в каталозі нашого інтернет-магазину.

А якщо ви все ще не впевнені, який варіант підійде саме для вашої квартири, будинку чи офісу, або у вас залишились питання - звертайтесь до наших спеціалістів, вони детально проконсультують та порекомендують, що обрати!
