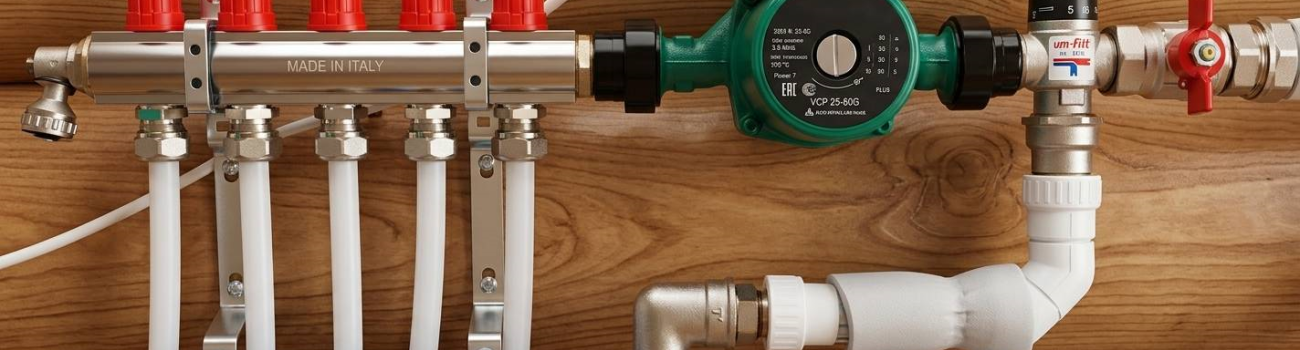

Як вибрати циркуляційний насос для опалення

Циркуляційний насос — це один із ключових елементів сучасної системи опалення, який забезпечує примусовий рух теплоносія по трубах, радіаторах або контурах теплої підлоги. Саме завдяки насосу гаряча вода постійно циркулює між котлом і опалювальними приладами, рівномірно розподіляючи тепло по всьому будинку. Принцип його роботи доволі простий: електродвигун обертає крильчатку, яка створює потік і долає гідравлічний опір системи — тертя у трубах, клапанах, фітингах та теплообмінниках.

Правильний підбір циркуляційного насоса напряму впливає на ефективність і комфорт роботи опалення. Якщо насос занадто слабкий — теплоносій не зможе нормально проходити через систему, через що частина радіаторів залишатиметься холодною. Якщо ж насос надто потужний — зростає споживання електроенергії, виникає шум у трубах і зайве навантаження на арматуру. Саме тому при виборі важливо правильно визначити два основні параметри: необхідну витрату теплоносія та напір насоса.

Розрахунок параметрів циркуляційного насоса

У професійному проєктуванні систем опалення циркуляційний насос підбирають на основі повноцінного гідравлічного розрахунку. Інженер враховує теплові втрати будинку, довжину та діаметри трубопроводів, опір фітингів і арматури, характеристики радіаторів або контурів теплої підлоги, а також необхідну витрату теплоносія. Саме такий підхід дозволяє максимально точно визначити параметри насоса та забезпечити стабільну й економічну роботу системи.

Втім, у побутових умовах повний інженерний розрахунок виконують не завжди. Для невеликих приватних будинків і типових систем опалення на практиці часто використовують спрощені методики підбору. Вони не претендують на інженерну точність, однак дозволяють отримати орієнтовні параметри насоса та зрозуміти, який клас обладнання варто розглядати. Водночас варто пам’ятати, що складні системи опалення, великі будинки, поєднання радіаторів із теплою підлогою або використання теплового насоса вже потребують більш точного професійного підходу.

У наведених далі прикладах ми розглянемо саме спрощений спосіб оцінки параметрів циркуляційного насоса. Такі розрахунки не замінюють повноцінне проєктування, але можуть стати хорошою відправною точкою для власників приватних будинків.

Для приватного будинку підбір циркуляційного насоса зазвичай виглядає так:

1. Визначити потрібну витрату теплоносія
2. Розрахувати потрібний напір
3. Знайти робочу точку на графіку насоса
4. Вибрати модель, у якої ця точка лежить у нормальній зоні роботи

Крок 1: Розрахунок витрат теплоносія

Витрата теплоносія — це кількість води (або іншої рідини), яка проходить через систему опалення за певний час, зазвичай за годину. Простими словами, це “скільки води насос має прокачати”, щоб перенести достатньо тепла від котла до радіаторів у всьому будинку. Якщо витрата замала, батареї будуть недогріватися, бо тепло не встигає доходити; якщо завелика — система працюватиме неефективно, з шумом і зайвими витратами електроенергії. Тому при виборі циркуляційного насоса важливо підібрати такий, який забезпечить саме потрібну витрату для вашої системи.

Для розрахунку нам потрібні будуть наступні параметри системи:

• Теплова потужність системи (кВт). Це кількість тепла, яку система може передати приміщенню. Зазвичай, визначається потужністю котла опалення в системі, бо його вже підбирали з урахуванням площі будинку та його тепловтрат.
• Теплоємність води Вт·год/(кг·C). Має фіксоване значення - приблизно 1,163.
• Дельта температур подачі та зворотки (C). Для радіаторного опалення зазвичай 20 C, для теплої підлоги — 5–10 C.

Формула: Витрата теплоносія (м3/год) = Теплова потужність системи / (1,163 * Дельта температур)

Наприклад, якщо у нас котел 24 кВт та радіаторне опалення, результат буде наступним:

24 / (1,163 * 20) = 1,03 м3 / год.

Крок 2: Розрахунок напору

Напір — це здатність насоса долати гідравлічний опір системи труб. Чим довші труби, чим менший їхній діаметр і чим більше в системі клапанів та фітингів — тим більший напір потрібен. Пам'ятайте: напір насоса в метрах — це не висота будинку, на яку потрібно підняти воду (система й так заповнена), а сила, з якою насос проштовхує теплоносій крізь тертя у трубах.

У професійному проєктуванні враховують втрати тиску на трубопроводах, фітингах, клапанах, теплообмінниках та інших елементах контуру. У спрощеному вигляді розрахунок часто подають через формулу H = R * L * Z, де H — необхідний напір насоса, R — питомі втрати тиску на 1 метр трубопроводу, L — довжина найдовшого контуру системи, а Z — поправочний коефіцієнт, який враховує опір арматури, клапанів і фітингів. Такий метод дозволяє отримати досить точний результат, але потребує знання параметрів трубопроводів і характеристик усіх елементів системи.

Для приблизного підбору можна скористатись нашою таблицею. Для цього достатньо знати тип своєї системи і довжину найдовшої гілки опалення (від котла до найдальшого радіатора і назад). Наприклад, якщо найвіддаленіша батарея знаходиться за 20 метрів від котла, то довжина контуру «туди й назад» становить 40 метрів.

Базова таблиця розрахована для найпоширеніших діаметрів труб у приватних будинках (20–25 мм).

Маленька підказка щодо діаметра: Якщо у вас розводка зроблена тонкими трубами (наприклад, 16 мм), насосу буде важче проштовхувати воду — додайте до значення з таблиці 0,5–1 м. Якщо ж труби товстіші (32 мм і більше) — опір менший, можна сміливо відняти 0,5 м.

Якщо у вашій системі є додаткові елементи, які створюють помітний опір, додайте до отриманого значення:

• Термостатичні клапани (термоголовки) на радіаторах: +0,5 – 0,8 м
• Сучасний конденсаційний котел (або теплообмінник): +0,5 – 1,0 м
• Змішувальний вузол теплої підлоги: +0,5 – 0,8 м
• Старі сталеві труби (зарослі зсередини): +20–30% до загального підсумку.

Приклад розрахунку: Двотрубна система, найдовший контур — 40 м, на радіаторах стоять термоголовки, а котел — звичайний газовий:

Базовий напір з таблиці (двотрубна, до 40 м): 2,0 м

Надбавка за термоклапани: +0,5 м

Котел звичайний (не створює великого опору): +0 м

Разом: 2,0 + 0,5 = 2,5 м.

Для такої системи підійде стандартний насос із маркуванням 40 (максимальний напір 4 м) або 60 (6 м), який працюватиме на середніх чи мінімальних обертах.

Якщо розрахунок дає значення на межі стандартних маркувань — обирайте модель із невеликим запасом. Сучасний насос із частотним регулюванням (автоматикою) сам знизить оберти до потрібних, захистить систему від шуму та заощадить електроенергію.

Що означає маркування 25/40, 25/60, 32/80

Цифри в назві циркуляційного насоса (наприклад, 25/40, 25/60 або 32/80) вказують на сумісність насоса з вашими трубами та на його здатність проштовхувати воду.

Розберемо це маркування на прикладі популярної моделі 25/60:

Перша цифра (25) — це внутрішній (номінальний) діаметр приєднувальних патрубків насоса в міліметрах. У переведенні на дюйми «25» означає 1 дюйм (1"), а «32» — це 1 1/4 дюйма. Цей параметр потрібен для того, щоб підібрати правильні монтажні гайки (американки) та з'єднати насос із трубопроводом відповідного розміру.

Друга цифра (60) — це максимальний напір, який здатний створити насос. Вона вказується в дециметрах. Щоб перевести це значення у зрозумілі метри водного стовпа, просто поділіть цифру на 10. Тобто «40» — це напір 4 метри, «60» — 6 метрів, а «80» — 8 метрів.

Крок 3: Підбір насоса за графіком

Коли відомі витрата Q і напір H — можна переходити до вибору конкретної моделі. Для цього виробники публікують графік Q-H. Для більшості моделей їх можна знайти на сайтах виробників або у безкоштовних онлайн-інструментах підбору — наприклад, Grundfos ProductCenter або Wilo Select. Однак врахуйте, що графіку може не бути в бюджетних моделях - тоді підбір буде лише за розрахованими параметрами.

В графіку зазвичай по горизонтальній осі — витрата (м?/год), по вертикальній — напір (м). Кожна крива на графіку відповідає одній швидкості роботи насоса. Разом вони утворюють робочу зону — діапазон параметрів, в якому насос працює нормально.

Знайдіть на графіку точку, де перетинаються твої значення Q і H — це і є робоча точка вашої системи. Вона має потрапляти всередину робочої зони, приблизно в її середню частину.

• Якщо точка лежить занадто ліворуч (мала витрата, великий напір) — насос працюватиме на знос і шумітиме
• Якщо точка лежить занадто праворуч (велика витрата, малий напір) — насос не забезпечить потрібного тиску
• Якщо точка в центрі або трохи лівіше від центру — це оптимальний режим роботи.

Розглянемо типовий приватний будинок площею 100 м2 у Київській області. Система опалення — двотрубна, радіатори з термостатичними клапанами, звичайний газовий котел (не конденсаційний, без вбудованого насоса). Труби — поліпропілен 20 мм, найдовший контур — 40 м (подача 20 м + зворотка 20 м). Котел 12 кВт.

Зробимо розрахунки за кроками, описаними вище.

Q = 12 / (1,163 ? 20) = 0,51 м3/год

Напір H з таблиці: двотрубна система, контур до 40 м - базовий напір 2 м. Надбавки: термостатичні клапани (+0,5 м), котел звичайний газовий (+0,5 м).

 Разом: 2,0 + 0,5 + 0,5 = 3,0 м.

Тобто нам потрібен насос, у якого точка Q = 0,51 м3/год, H = 3 м лежить у межах робочої зони кривої. З цим завданням впорається насос 25/40 або 25/60.

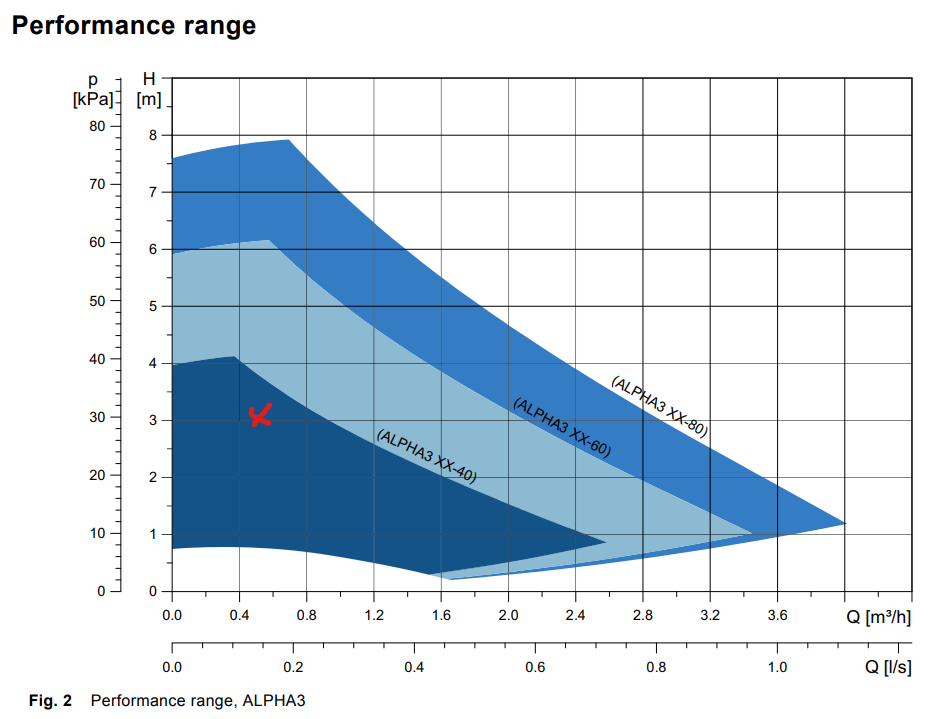

Відкриваємо графік Q-H обраної моделі та перевіряємо. Наприклад, для Grundfos ALPHA3 25-40. Насос з авторегулюванням сам підлаштує оберти під реальні потреби системи.

Які ще моделі підійдуть?

WILO ATMOS PICO 25/1-4. Це ідеальне технічне влучання. Максимальний напір насоса — 4 метри, тому робоча точка 3 м лежить у зоні його найвищої ефективності. Німецька якість, висока надійність та мінімальне споживання енергії.

KOER APE 25-4-180 (або старша модель APE 25-6-180). Збалансований середній сегмент. Модель 25-4 розрахована якраз на напір до 4 м, а вбудована функція AUTO ADAPT самостійно знайде та зафіксує оптимальний режим для нашої системи на 3 метрах напору.

Taifu star25/4A/130. Чудовий варіант, якщо обмежений простір для монтажу, адже цей насос має компактну монтажну довжину 130 мм. При цьому він енергоощадний (максимальна потужність усього 22 Вт) і видає необхідні 4 метри максимального напору.

KOER 25/6-180 (з кабелем та гайками). Класичний «мокрий» ротор із трьома швидкостями, бюджетний, без автоматики. Попри те, що його максимальний напір 6 метрів, на першій або другій швидкості він видасть точні 3 метри для нашої витрати. Постачається одразу в повному комплекті для підключення, що є великим плюсом.

Інші технічні параметри циркуляційних насосів

Монтажна довжина

Монтажна довжина циркуляційного насоса — це лінійна відстань між зовнішніми краями вхідного та вихідного патрубків. Цей параметр є суто геометричним і не впливає на гідравлічні характеристики пристрою, проте він є визначальним під час проєктування системи, монтажу або заміни обладнання.

У сучасних інженерних мережах діють уніфіковані стандарти, згідно з якими побутові насоси поділяються на два основні типи:

• 180 мм — базовий стандарт для опалювальних систем. Насоси з такою монтажною довжиною використовуються у переважній більшості індивідуальних котелень, де обладнання врізається безпосередньо в магістральний трубопровід.
• 130 мм — компактне виконання. Моделі з такою довжиною розроблені для умов обмеженого простору. Вони є штатними елементами настінних газових чи електричних котлів, а також застосовуються в колекторних вузлах ("гребінках") систем водяної теплої підлоги.

Точний вимір монтажної довжини є критично важливим перед купівлею обладнання на заміну, оскільки навіть помилка у кілька міліметрів унеможливить встановлення насоса без повної переробки сполучного вузла.

Частотний чи звичайний: який циркуляційний насос економніший

Спосіб регулювання потужності визначає не лише стабільність гідравлічних параметрів системи, а й загальну ефективність споживання ресурсів.

Тришвидкісні механічні насоси. Представляють класичне покоління обладнання. Вони оснащені ступінчастим перемикачем, який вручну фіксує одну з трьох доступних швидкостей обертання вала. Після налаштування такий насос працює зі сталою потужністю, не реагуючи на динамічні зміни всередині системи опалення — наприклад, на закриття або відкриття термостатичних клапанів на радіаторах.

Електронні насоси з частотним регулюванням. Це інтелектуальне обладнання нового покоління, оснащене вбудованою платою керування та частотним перетворювачем (інвертором). Насос у режимі реального часу аналізує поточний тиск і опір у системі, автоматично адаптуючи швидкість обертання двигуна під фактичні потреби об'єкта. Якщо термоголовки на радіаторах перекривають проток, Smart-насос миттєво знижує оберти, запобігаючи виникненню гідравлічного шуму в трубах і надлишкового тиску.

У контексті експлуатаційних витрат абсолютну перевагу мають частотні насоси з електронним керуванням. Порівняння їхньої ефективності з механічними аналогами базується на кількох ключових факторах:

Головний чинник економічності частотного регулювання полягає в тому, що опалювальний сезон складається з періодів із різною потребою в тепловій енергії. Механічний насос змушений працювати на максимальних обертах 24/7, марно витрачаючи електрику, коли система частково перекрита. Електронний пристрій більшу частину часу функціонує на мінімальній або середній потужності, споживаючи в середньому всього 5–15 Вт.

Ми раді вам допомогти!

Сподіваємось ця інформація допоможе вам вибрати підходящий циркуляційний насос для системи опалення. Ви можете ознайомитись із різними моделями в каталозі нашого інтернет-магазину.

А якщо ви все ще не впевнені, який варіант підійде саме для вашого будинку чи квартири, або у вас залишились питання - звертайтесь до наших спеціалістів, вони детально проконсультують та порекомендують, що обрати!
