Огляд колекторів теплої підлоги Koer: зручні рішення для швидкого монтажу

25.09.2026

Колекторні системи теплої підлоги від чеського бренду Koer — це надійний «центр управління» сучасним підлоговим опаленням, який забезпечує точне регулювання та рівномірний розподіл теплоносія по всіх контурах. Вони виготовляються з високоякісної латуні із захисним хромованим покриттям і комплектуються витратомірами для точного балансування гідравліки.

Особливої уваги заслуговують готові рішення Koer із змішувальним вузлом (без насоса): вони беруть участь у підготовці води до оптимальної температури перед подачею в систему, що є критично важливим при підключенні підлогового опалення до високотемпературного джерела теплопостачання, як-от класичний газовий чи твердопаливний котел.

Колектори для теплої підлоги

Колекторний блок із вбудованими витратомірами призначений для ефективного спрямування теплоносія в сучасних опалювальних системах. Його застосовують для подачі рідини до радіаторів, конвекторів, контурів підлогового опалення, а також систем обігріву відкритих майданчиків.

Koer пропонує дві серії колекторів для теплої підлоги. Колектори KR.1110 поставляється без євроконусів; колектори KR.1210 з євроконусами. Виготовляються з якісної хромованої латуні CW617N.

Обидві серії мають робочий тиск до 16 бар. Максимальна температура робочого середовища 90°C (оточуючого повітря 50 °C). Умовна пропускна здатність 2,5 м3/год. Пропускна здатність витратоміра 0-5 л/хв.

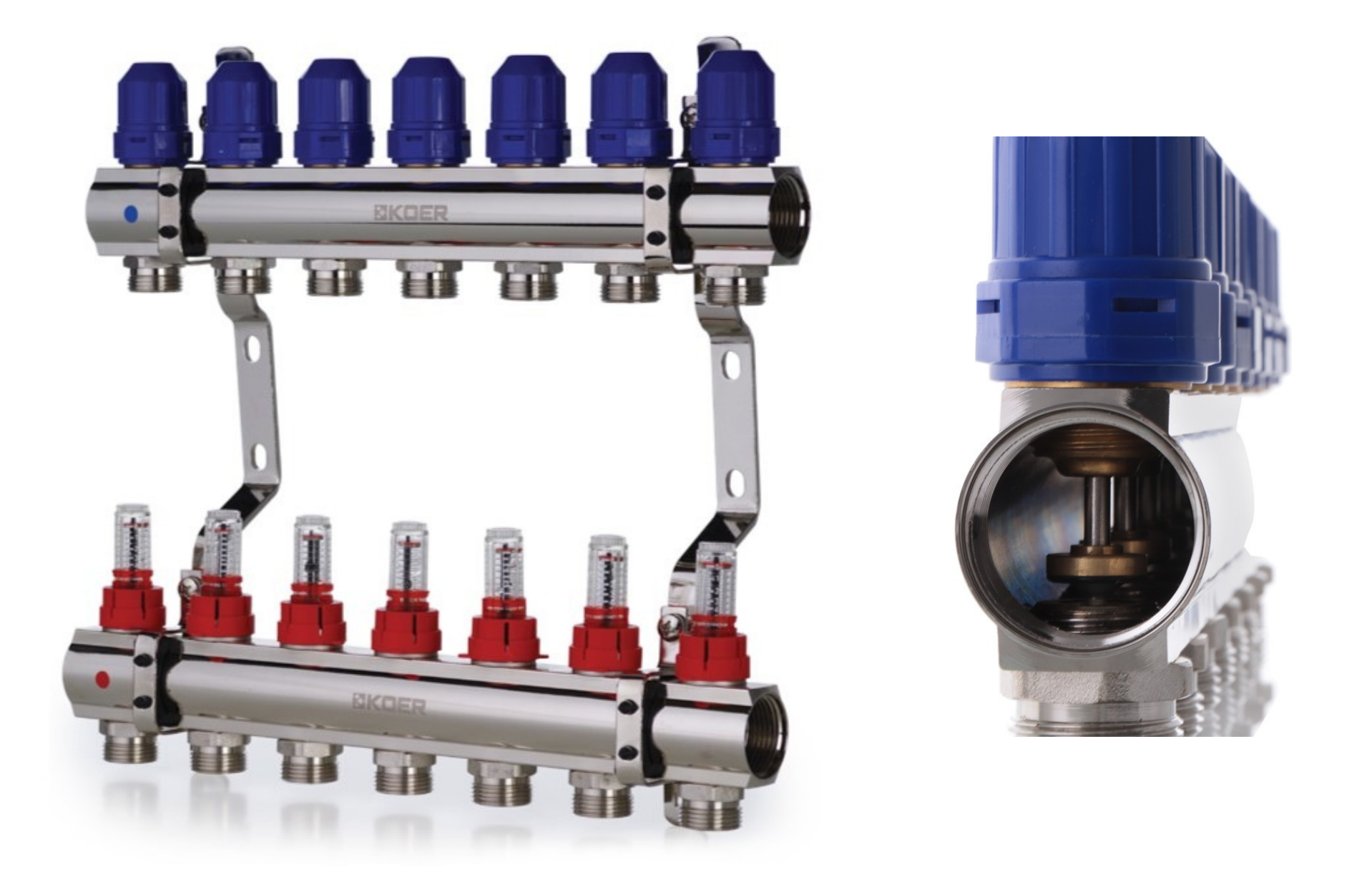

Колекторний блок з витратомірами Koer KR.1110

Подавальна гребінка містить регулювальні клапани з витратомірами для точного налаштування об'єму теплоносія. Зворотна гребінка обладнана термостатичними клапанами, якими можна керувати вручну або підключити до них сервоприводи для автоматизації. Для підключення трубопроводів до виходів використовується стандартне з'єднання типу «євроконус» (не йдуть у комплекті).

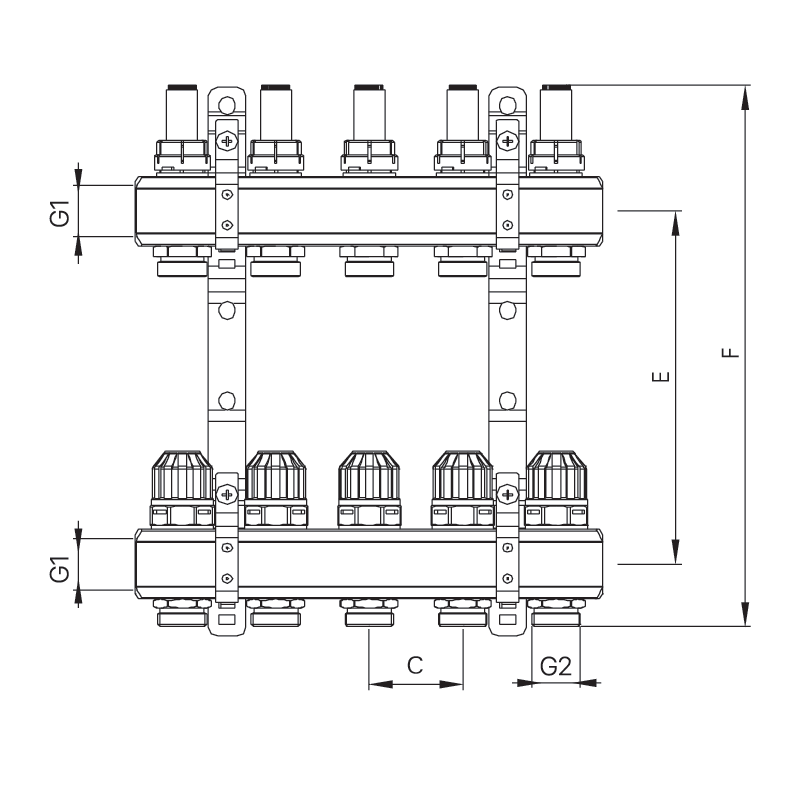

Розмір під’єднання до системи 1”, підключення контурів - 3/4". Габарити: C = 50 мм, E = 210 мм, F = 322 мм.

Колектор представлений моделями від 2 до 12 виходів:

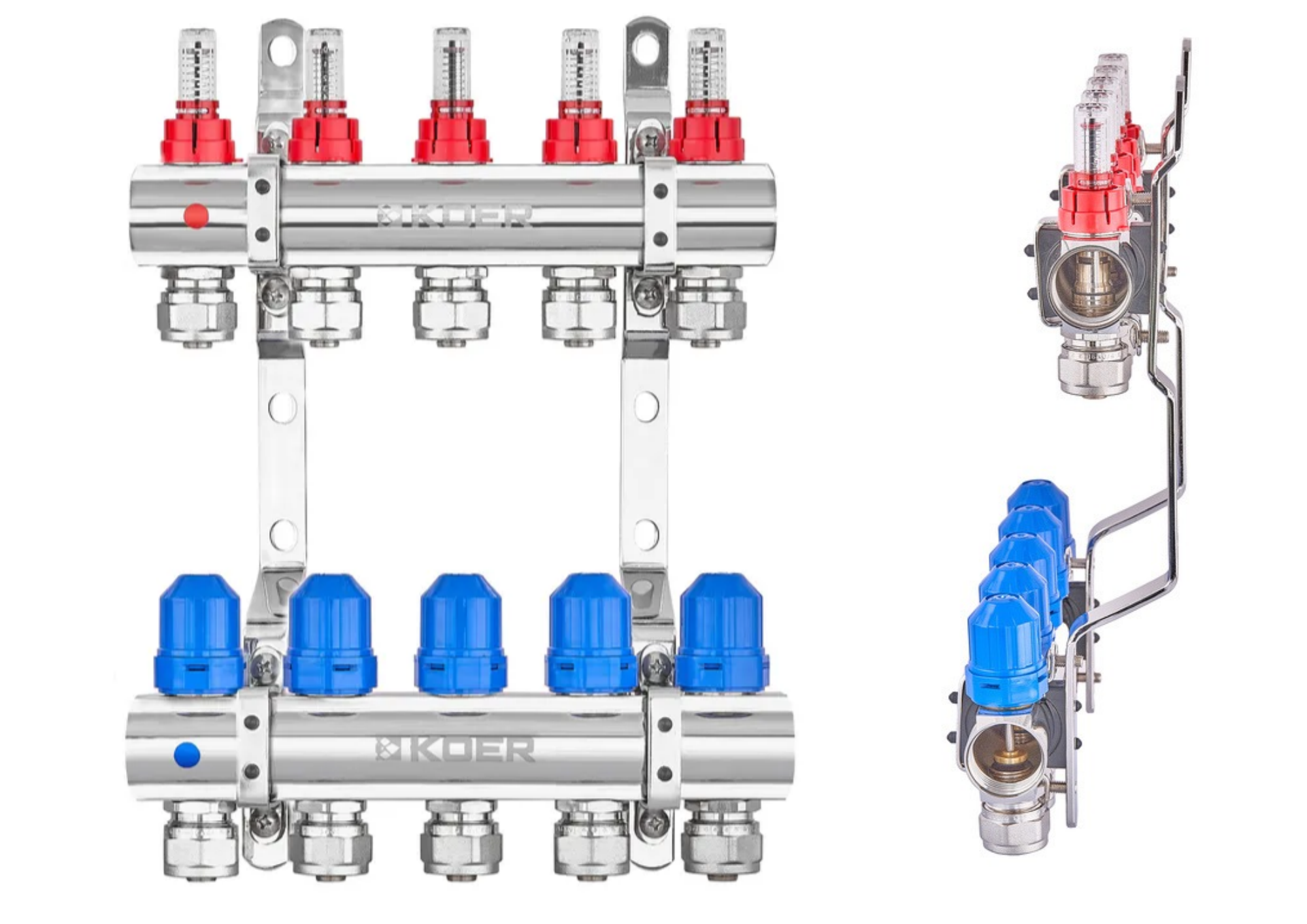

Колекторний блок з витратомірами та євроконусами Koer KR.1210

Комплект постачання містить латунні євроконуси розміром 3/4"x16 для оперативного підключення трубопроводів. Подавальна гребінка має інтегровані витратоміри, які дозволяють візуально відстежувати та балансувати гідравлічні потоки в окремих опалювальних контурах. Зворотна гребінка оснащена термостатичними клапанами (М30х1.5) із підтримкою монтажу сервоприводів для автоматизованого керування температурою.

Блок зафіксований на сталевих монтажних планках із гумовими антивібраційними вставками, що мінімізує шум під час роботи та спрощує встановлення в колекторну шафу. Розмір під’єднання до системи 1”.

Колектор представлений моделями від 2 до 12 виходів:

Колектори із змішувальними вузлами

Koer також пропонує кілька варіантів колекторів для теплої підлоги у збірці зі змішувальними вузлами, які поставляються у комплекті без насоса для спрощення монтажу системи. Ви можете підібрати потрібну конфігурацію відповідно до параметрів вашої системи опалення.

Дані колектори виготовлені з нержавіючої сталі SUS304, додаткова арматура виготовлена з латуні марки CW617N. Колектори мають максимальний робочий тиск 6 бар, розраховані на роботу з водою або розчином гліколю до 30 %. Змішувальні вузли розраховані на типову монтажну довжину насоса у 130 мм та мають вбудовані термометри.

Конструкція передбачає наявність термостатичних клапанів на виходах зворотного колектора та мікрометричних регулювальних клапанів на подавальній гребінці. Для забезпечення надійної та зручної експлуатації вузол комплектується повітровідвідниками з відсікаючими клапанами, зливними кранами та заглушками з функцією самоущільнення.

Уся система фіксується за допомогою спеціальних монтажних кронштейнів, які постачаються разом із виробом. Завдяки продуманому виконанню підключення до колекторів та змішувальних вузлів є універсальним і може здійснюватися як з лівого, так і з правого боку.

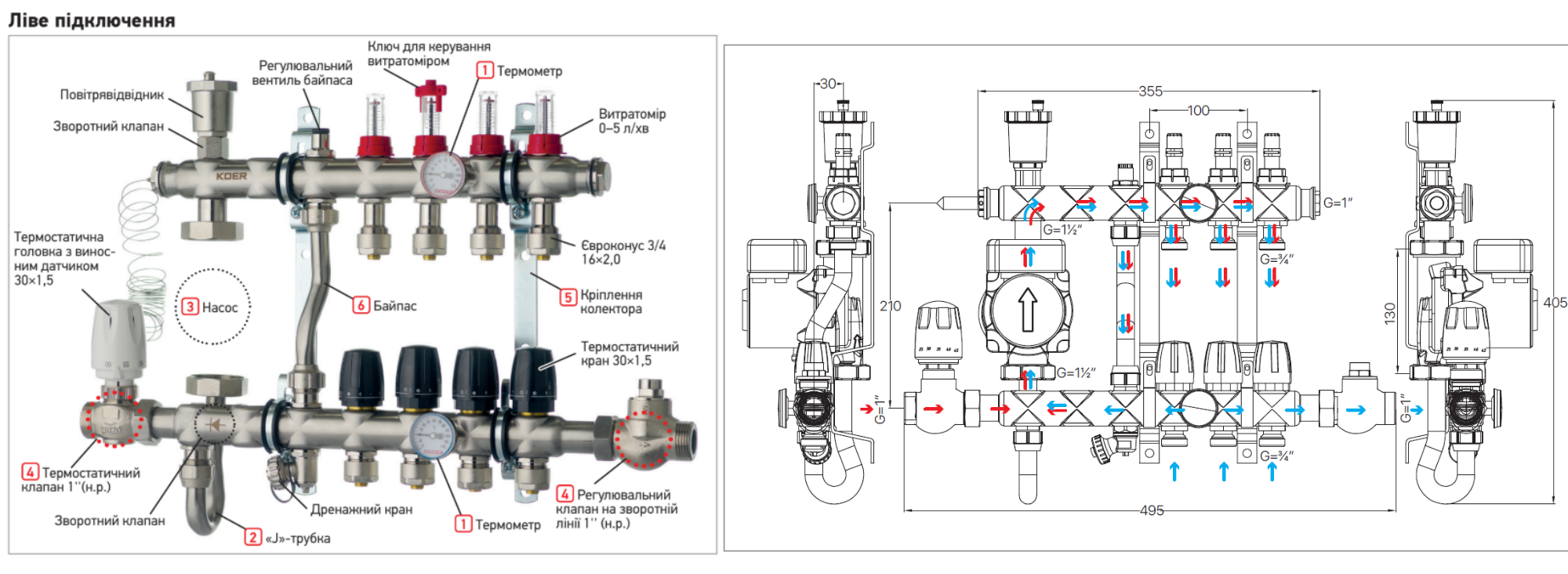

Колектор з вбудованим змішувальним вузлом Koer KR.S1011

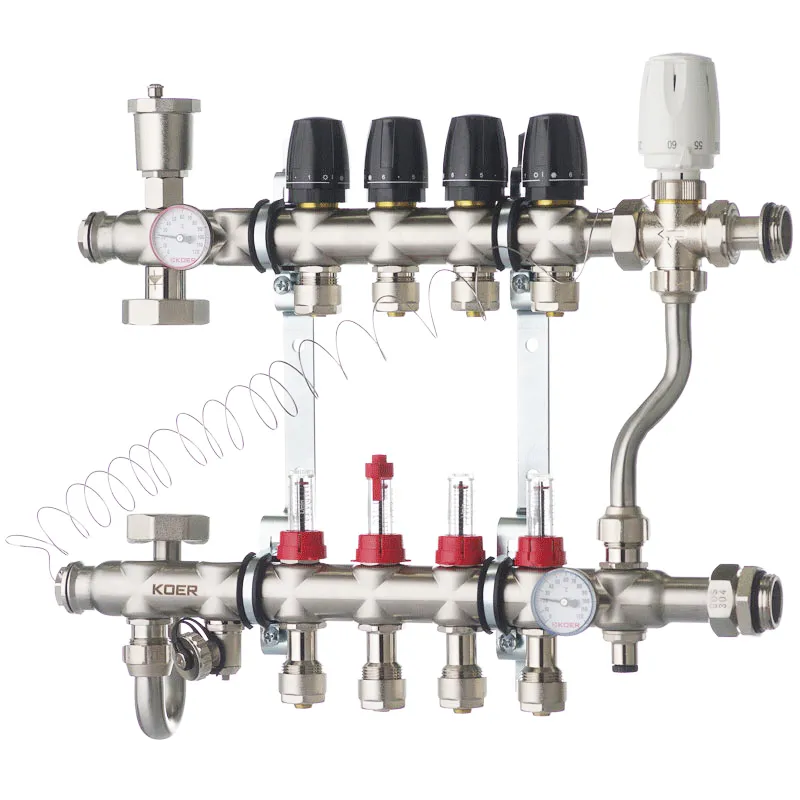

Приклад правого виконання:

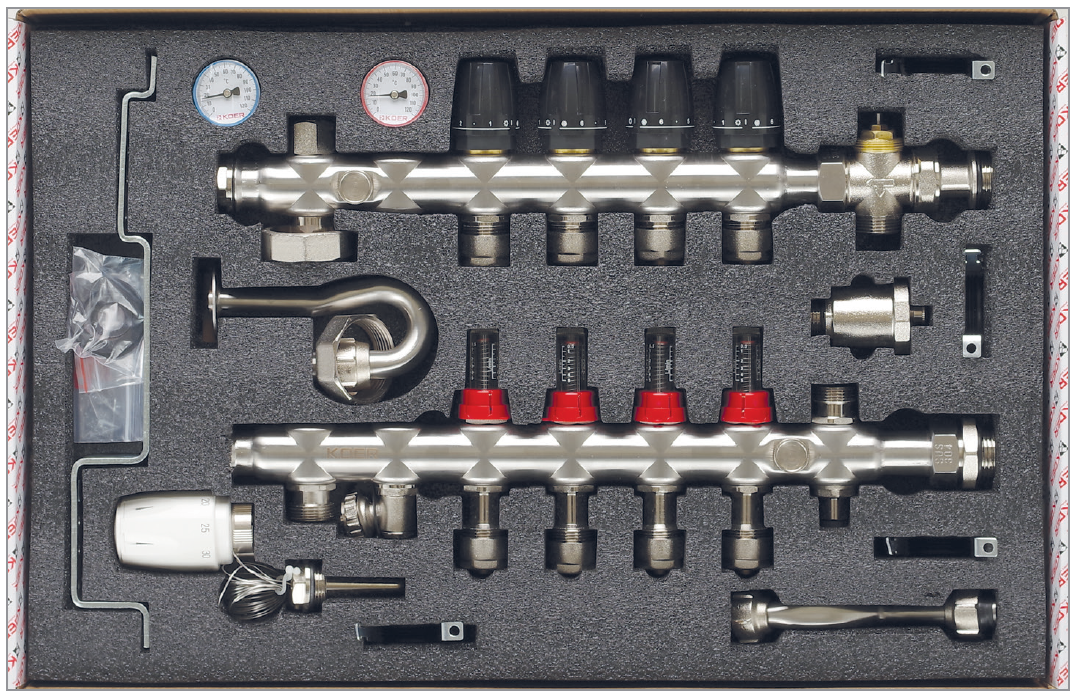

В комплект входять: подавальний колектор, зворотний колектор, термостатичні крани, повітровідвідник, євроконуси, витратоміри, кронштейни, дренажний кран, байпас, термометри, «J»-трубка, термостатична головка з виносним датчиком, термостатичний клапан, регулювальний клапан на зворотній лінії, ключ для керування витратоміром, регулювальний вентиль байпаса, зворотний клапан.

Серія представлена моделями від 2 до 11 виходів:

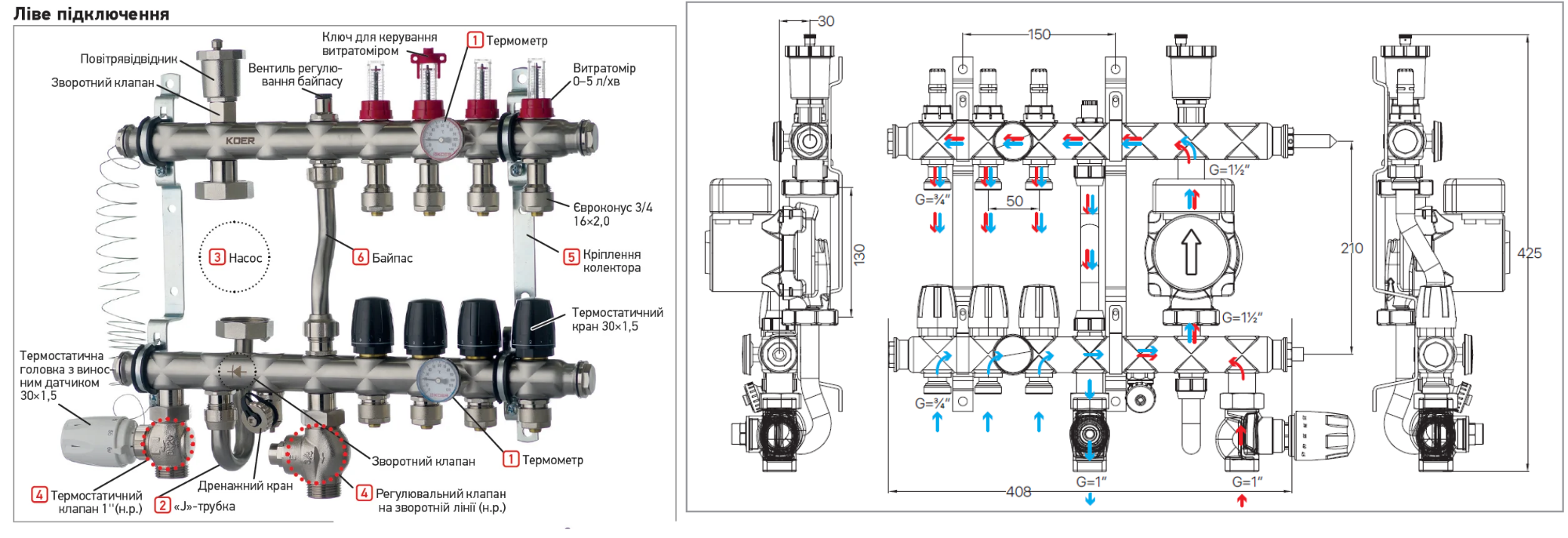

Колектор з вбудованим змішувальним вузлом Koer KR.S1012

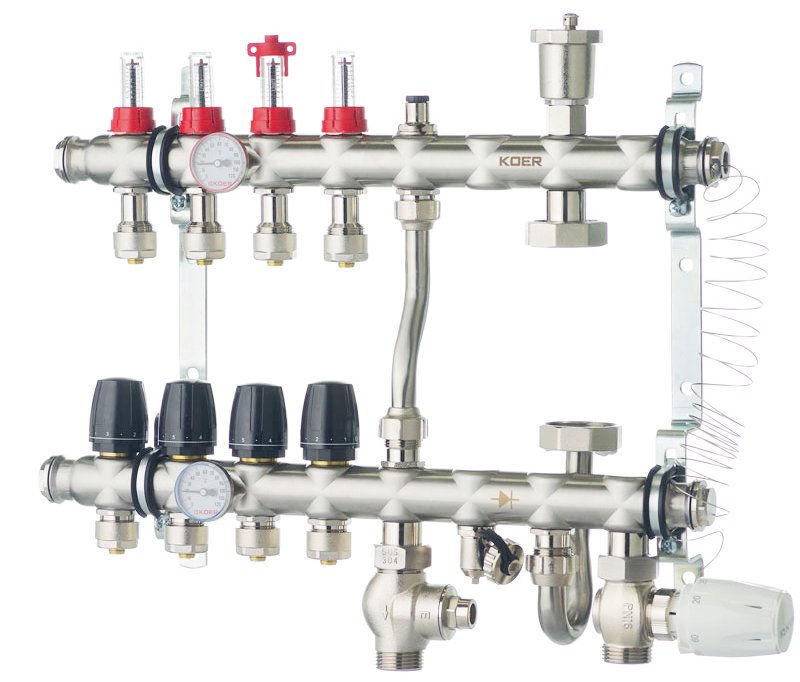

Приклад правого виконання:

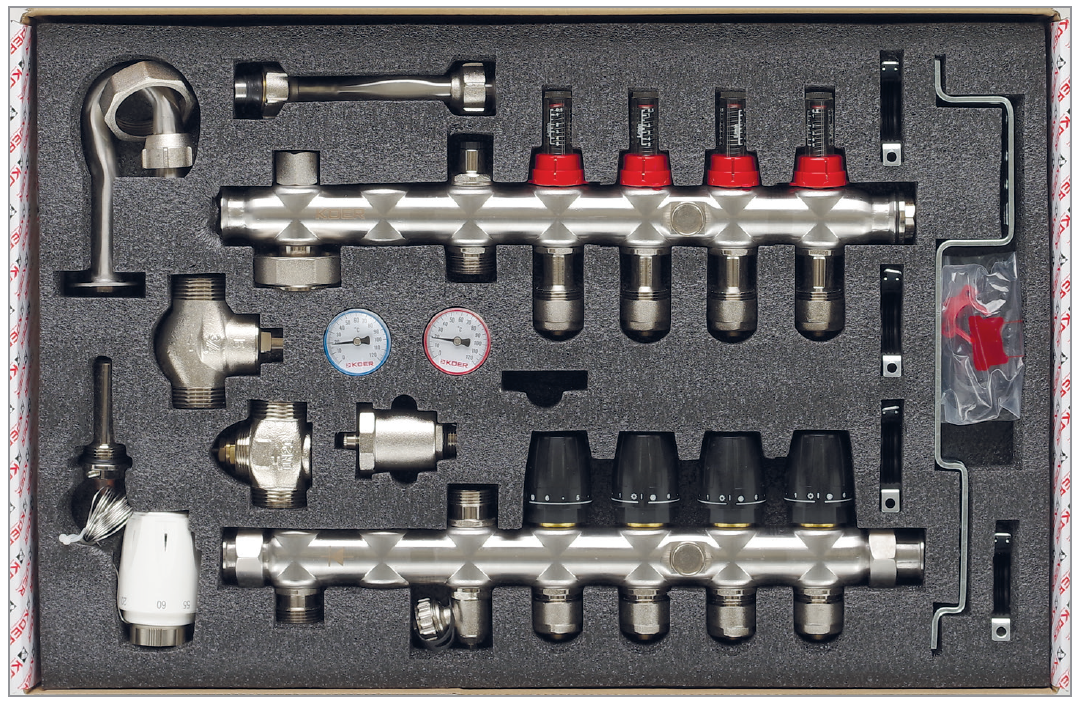

В комплект входять: подавальний колектор, зворотний колектор, зворотний клапан, повітровідвідник, байпас, регулювальний вентиль байпаса, витратоміри, ключ для керування витратоміром, термометри, євроконуси, кронштейни, термостатичні крани, регулювальний клапан на зворотній лінії, дренажний кран, термостатичний клапан, «J»-трубка, термостатична головка з виносним датчиком.

Серія представлена моделями від 2 до 11 виходів:

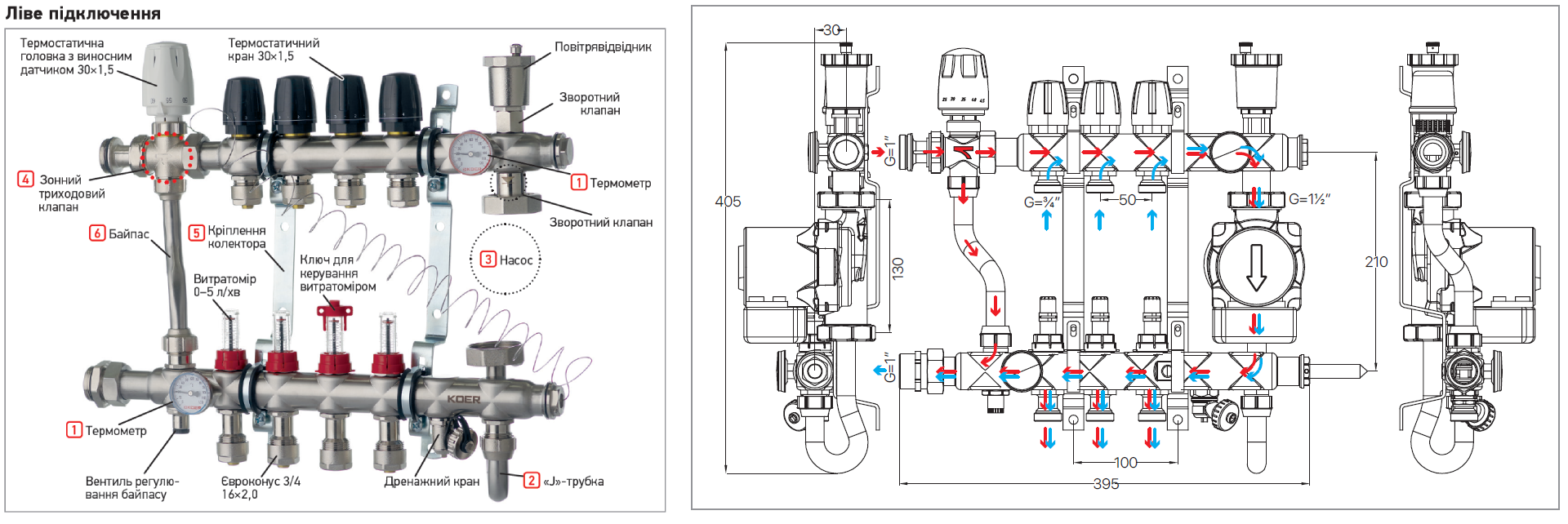

Колектор з вбудованим змішувальним вузлом Koer KR.S1013

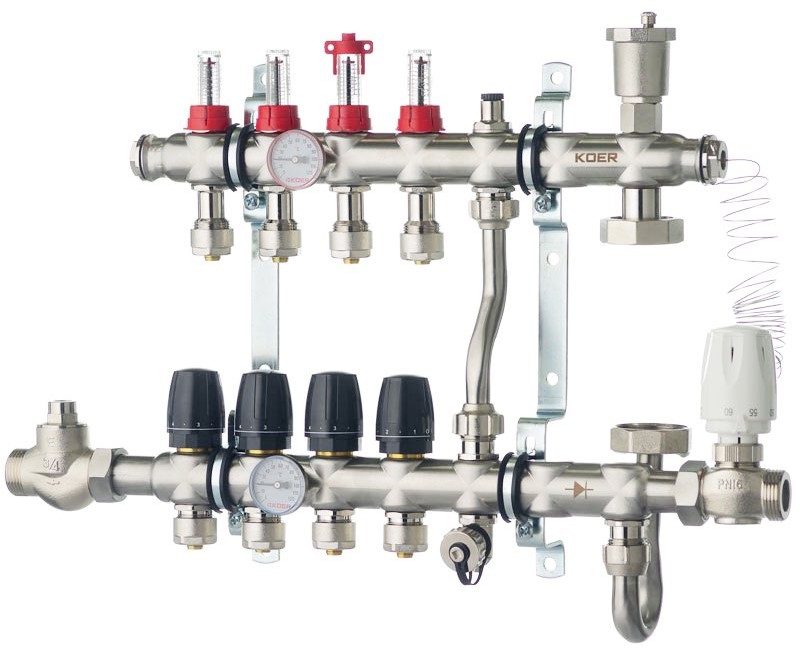

Приклад правого виконання:

В комплект входять: подавальний колектор, зворотний колектор, термостатична головка з виносним датчиком, термостатичні крани, повітровідвідник, зворотний клапан, термометри, «J»-трубка, дренажний кран, витратоміри, ключ для керування витратоміром, євроконуси, кронштейни, байпас, регулювальний вентиль байпаса, зонний триходовий клапан.

Серія представлена моделями від 2 до 11 виходів:

Часті запитання про колектори для теплої підлоги

Скільки виходів потрібно? Чи можна взяти із запасом? Чи можна додати секції?

Кількість виходів = кількість контурів теплої підлоги. Одна кімната може мати 1, 2 або більше контурів. Брати колектор із запасом можна, але невикористані виходи треба нормально заглушити. Великого сенсу брати «+5 запасних» зазвичай немає: це більше, дорожче і потребує більшої шафи. Додати секції потім можна тільки в модульних колекторах, конструкція яких це передбачає. Є моделі, що розширюються окремими секціями, а є суцільні нерозбірні. Краще заздалегідь купити серію, для якої виробник прямо передбачає розширення.

Чи потрібні витратоміри? Як зрозуміти, що колектор правильно налаштований?

Не обов’язкові для самого факту роботи системи, але дуже бажані. Вони дозволяють побачити витрату в кожному контурі й виконати балансування. У типових колекторах витратоміри стоять на подачі, а регулювальні/запірні клапани — на звороті. Правильно налаштований колектор — це не «на всіх однаково». Кожен контур має отримувати розрахункову витрату відповідно до його довжини, тепловтрат, кроку труби тощо.

На практиці ознаки правильного налаштування:

витрати близькі до розрахункових;
кімнати виходять на потрібну температуру без явного перегріву/недогріву;
контури не «крадуть» потік один у одного;
немає сильного шуму від клапанів.

Чи потрібен насосно-змішувальний вузол?

Не завжди. Він потрібен, коли тепла підлога отримує воду занадто високої температури або їй потрібен окремий насосний контур. Класичний приклад — котел + радіатори, де температура в системі вища за потрібну для теплої підлоги. Якщо джерело тепла саме по собі працює на низькій температурі, наприклад правильно спроєктований тепловий насос, окремий змішувальний вузол може бути непотрібний. Деякі системи допускають пряме підключення колектора до опалювального контуру.

Як випустити повітря? Автоматичні відвідники чи без них?

Найкраще брати колектор з автоматичними відвідниками повітря. Повітря випускають не просто «відкривши кран колектора»: під час заповнення контури промивають/заповнюють по одному, поки з них не піде вода без бульбашок, а повітря з колектора видаляється через відвідник. Автоматичний відвідник дуже зручний для видалення залишкового повітря. Але він не замінює нормальне первинне заповнення та розповітрення системи.

Яку трубу обирати?

Для стандартної водяної теплої підлоги дуже поширений варіант — 16х2 мм. Матеріал може бути PE-Xa, PE-Xc, PE-RT або багатошарова труба, але важливіше, щоб це була саме труба, призначена для теплої підлоги, із кисневим бар’єром і сумісна з фітингами колектора. Виробники прямо вказують відповідність DIN 4726 щодо киснепроникності для таких труб. Контур у стяжці бажано робити без прихованих з'єднань.

Чи можна підключити сервоприводи? Чи потрібен термостат на кожну кімнату?

Так, сервоприводи підключаються до колектора. Зазвичай вони ставляться на клапани зворотної гребінки й керуються кімнатним термостатом через комутаційний блок. Але правило не «одна кімната = один привід». Правильніше: одна зона регулювання = один термостат, а до нього можна під'єднати кілька приводів. Наприклад, кімната 30 м? має 2 контури > може мати 2 сервоприводи, але один термостат. Термостат потрібен лише там, де ви хочете окремо керувати температурою цієї зони.

Що надійніше: латунь чи нержавійка?

Обидва матеріали можуть бути надійними. Якісна латунь — абсолютно нормальний варіант; вона десятиліттями використовується в колекторах. Нержавійка має високу корозійну стійкість і широко використовується у сучасних колекторах.

Як зрозуміти, що колектор якісний? Чи не буде текти?

При покупці перевіряйте:

Виробника і документацію. Має бути чітке маркування, техпаспорт, робочий тиск/температура.
Корпус. Без тріщин, раковин, кривого лиття, пошкоджених різьб.
Клапани. Рукоятки/регулювання повинні рухатися рівно, без заїдань.
Витратоміри. Колба без пошкоджень, механізм не повинен бути заклинювати.
Комплектацію. Запірні крани, відвідники повітря, злив/заповнення, кронштейни — залежно від моделі.

Але на око неможливо гарантувати, що система не потече. Критично важливо правильно зібрати з'єднання і після монтажу зробити гідравлічне випробування.

Де ставити колектор? Чи можна в шафу?

Так, колектор нормально ставлять у спеціальну колекторну шафу. Це фактично стандартний варіант. Місце бажано вибирати якомога центральніше щодо контурів, щоб труби були приблизно рівноцінної довжини й не виникало зайвих гідравлічних втрат. Шафа повинна залишати доступ до всіх клапанів, відвідників, витратомірів і з'єднань. Не варто замуровувати колектор наглухо в стіну.

Чому колектор шумить?

Найчастіші причини: занадто велика швидкість води, завелика продуктивність насоса або перепад тиску; повітря в системі; клапан сильно прикритий; вібрація насоса/труб передається на шафу. Легкий шум від роботи насоса можливий. Свист, шипіння, дзижчання клапанів або сильна вібрація — вже привід перевірити витрати, балансування, повітря і налаштування насоса..

Ми раді вам допомогти!

Сподіваємось ця інформація допоможе вам краще розібратись у колекторах теплої підлоги від Koer. Ви можете ознайомитись із різними моделями в каталозі нашого інтернет-магазину.

А якщо ви все ще не впевнені, який варіант підійде саме для вашої квартири, будинку чи офісу, або у вас залишились питання - звертайтесь до наших спеціалістів, вони детально проконсультують та порекомендують, що обрати!
