Як підібрати автоматику для свердловини

Скаче тиск води в будинку? Клацає насос? Причини можуть бути різні. Одна з частих - несправна або не підходяща автоматика.

Неправильний підбір автоматики для системи водопостачання зі свердловини часто призводить до нестабільної роботи всієї системи. Основна причина — невідповідність параметрів автоматики (реле тиску, гідроакумулятора, контролерів) характеристикам насоса та реальному споживанню води. Якщо, наприклад, неправильно задані межі вмикання і вимикання тиску, система не може підтримувати рівномірний напір: тиск то різко падає, то підскакує, що відчувається як «ривки» води в кранах.

Часті короткі цикли вмикання і вимикання зазвичай виникають, коли об’єм гідроакумулятора занадто малий або його тиск налаштований неправильно. У такому випадку навіть незначне відкриття крана викликає миттєве падіння тиску, автоматика реагує запуском насоса, а після швидкого досягнення верхнього порогу — одразу його вимикає. Така циклічність не лише створює дискомфорт, але й значно скорочує ресурс насоса.

Давайте разом розберемось, які бувають види автоматики для водопостачання, і коли доречно їх використовувати. Якщо вам цікаво дізнатись більше про облаштування водопостачання зі свердловини загалом - читайте нашу статтю Як зробити водопостачання зі свердловини в приватному будинку: схема, насос, автоматика та типові помилки.

Реле тиску

Реле тиску — це “вмикач/вимикач” насоса, який реагує на тиск у системі. Він тримає воду в трубах у заданому діапазоні: коли тиск падає нижче нижньої межі, насос вмикається; коли досягає верхньої межі — вимикається.

Гістерезис — різниця між цими порогами; вона потрібна, щоб насос не “клацав” безперервно від найменших коливань тиску.

Найпоширеніший варіант для побутової свердловини: увімкнення - 1,5–2,0 бар, вимкнення - 3,0–3,5 бар, гістерезис - 1,5 бар. Однак перевірка та налаштування мають бути “на практиці”: якщо насос часто вмикається - збільшіть гістерезис, якщо вода закінчується або тиск падає занадто сильно - зменшіть. Налаштування сильно залежать від індивідуальних характеристик системи.

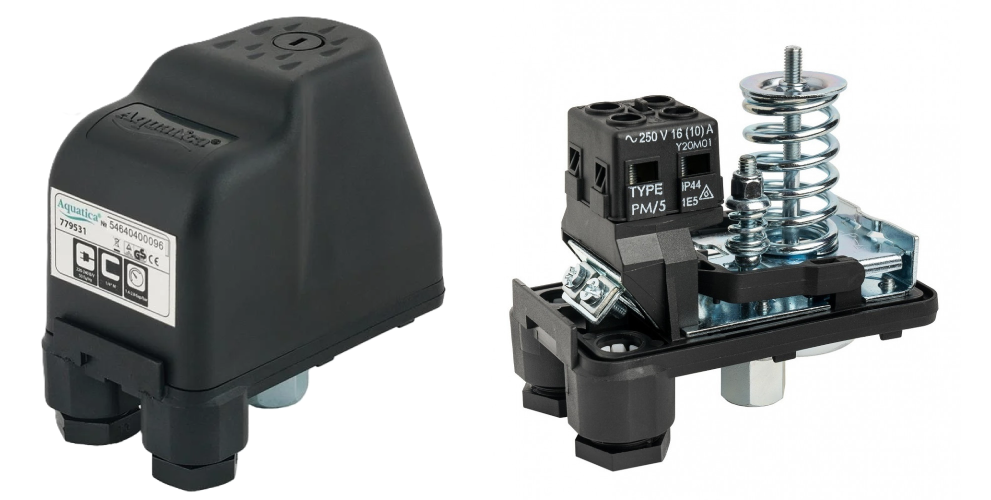

Механічні реле

У класичному механічному реле є пружина, мембрана та контактна група. Принцип роботи наступний:

1. Вода під тиском тисне на мембрану.
2. Мембрана передає зусилля на пружину.
3. Коли тиск падає до нижнього порогу (наприклад, 1.5 бар) — контакти замикаються - насос вмикається.
4. Коли тиск досягає верхнього порогу (наприклад, 3 бар) — контакти розмикаються - насос вимикається.

Ці пороги можна регулювати за допомогою гвинтів.

Механічні реле мають просту конструкцію, їх легко зрозуміти й відрегулювати, вони зазвичай добре ремонтуються або замінюються. Однак їх точність нижча, ніж у електронних, вони можуть гірше працювати через бруд, накип або вологу. Такі реле — хороший бюджетний і надійний варіант, якщо система проста й свердловина стабільна.

Якщо обирати не бюджетну, а якісну модель, за рахунок простоти механізму вона може працювати дуже тривалий час, практично “вічність”.

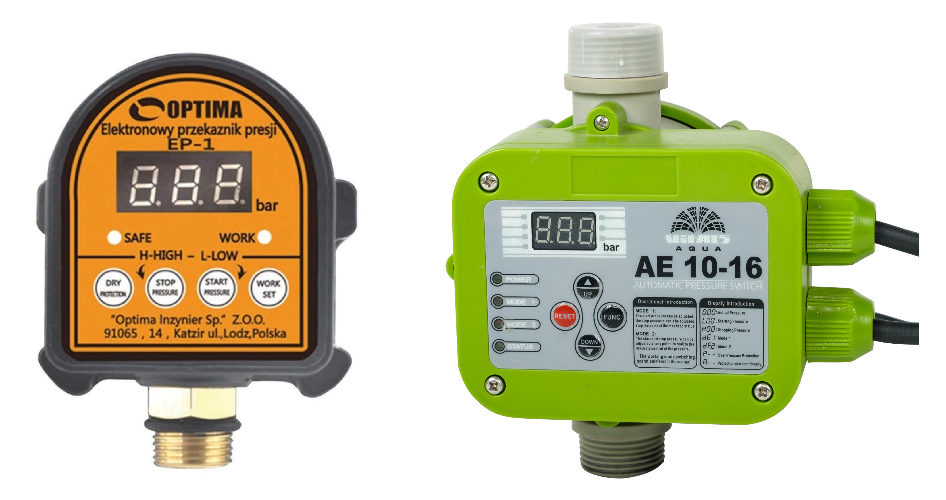

Електронні реле та контролери тиску

Тут тиск вимірює датчик, а керування виконує електроніка. Має наступні компоненти:

• Датчик тиску (сенсор) — перетворює тиск води в електричний сигнал.
• Мікроконтролер (або логічна схема) — обробляє сигнал.
• Реле або симістор — вмикає/вимикає насос.
• Інтерфейс (кнопки, дисплей) — для налаштування.

В залежності від вбудованих функцій контролера, часто на дисплеї можна бачити тиск, помилки, режими. Таке реле забезпечує більш точне керування та більш зручні налаштування. Можуть мати захист від частих пусків, затримку перезапуску, індикацію аварій чи протікання тощо. Однак вони дорожчі, чутливі до якості електроживлення, складніші в ремонті, часто потребують акуратного монтажу й захисту від вологи

Електронні моделі особливо корисні, якщо рівень води у свердловині може падати або насос працює не завжди в стабільних умовах.

Електронні реле можуть мати різні варіанти підключення. Найчастіше зустрічаються два типи - з підключенням через дроти (підключаються напряму до проводки) або з вилкою та розеткою (в реле вмикається насос, а вже саме реле в розетку).

Що таке сухий хід і чи він реально небезпечний

Сухий хід насосу у свердловині — це робота насоса без води або з недостатньою кількістю води. Коли насос (особливо занурювальний) працює без води, він втрачає охолодження, деталі починають перегріватися, підвищується тертя між рухомими частинами, ущільнення та підшипники швидко зношуються або плавляться. Навіть кілька хвилин роботи без води можуть суттєво скоротити термін служби або повністю знищити насос. Це одна з головних причин поломок насосів у свердловинах.

Як захистити насос від сухого ходу

Захист від сухого ходу зустрічається і в механічних, і в електронних реле тиску. Принцип простий - коли тиск падає нижче певного рівня - зазвичай це 0,4 бари - насос вимикається. У механічних перезапускати реле доведеться вручну. Є багато сучасних моделей електронних реле, які, крім ручного перезапуску, мають функцію авто-перезапуску з інтервалом (наприклад, кожні 5–30 хвилин). Якщо ваше реле тиску/контролер не мають вбудованого захисту від сухого ходу, рекомендується встановити окреме реле захисту від сухого ходу, яке буде виконувати лише цю задачу.

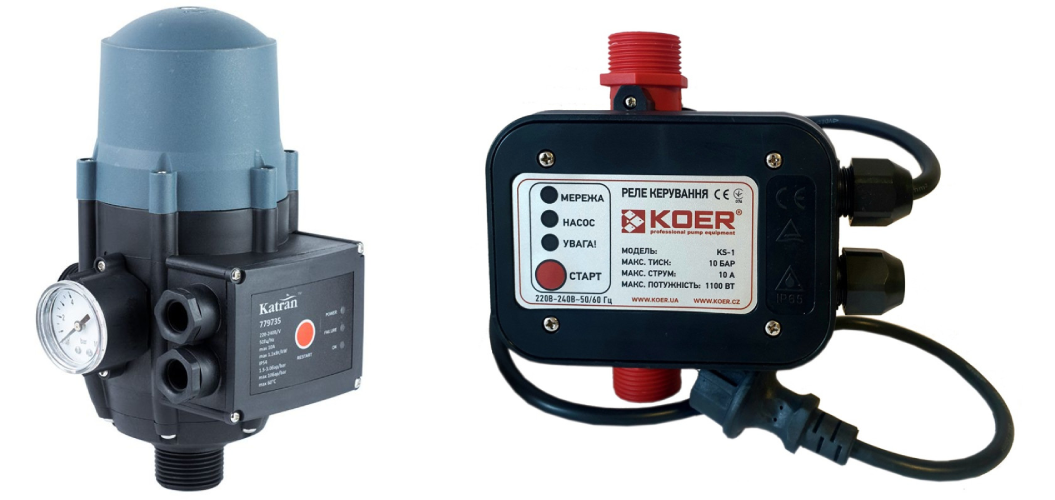

Контролери з датчиком протоку

Це окремий клас пристроїв автоматики для насосів. Всередині такого пристрою є датчик протоку — крильчатка або мембранний елемент, що реагує на рух води. Такий прилад дає стабільний напір, але жертвує контролем верхнього тиску. Тобто, насос запускається, коли досягнуто нижній поріг тиску, а максимальний тиск буде тим, який може видати сам насос. Якщо насос дає 4.5 бар - тиск системи може піти до 4.5 бар.

Проточний принцип роботи у таких контролерів забезпечує захист від сухого ходу. Деякі моделі мають вбудовану діафрагму на кілька літрів для компенсації невеликих гідроударів, тому в теорії можуть бути встановлені без гідроакумулятора. Також існують моделі, які мають функціональну можливість керуватись і по тиску, і по протоку, налаштування відбувається спеціальним перемикачем (механічним чи електронним).

Таке реле не рекомендується використовувати з дуже потужними насосами, через ризик високого тиску в системі, який може зіпсувати труби чи техніку. Для безпеки рекомендують встановлювати редуктор тиску, запобіжний клапан, невеликий гідроакумулятор.

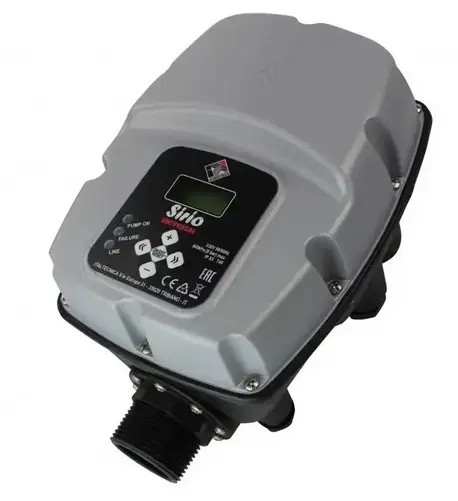

Що таке частотник і коли він потрібен

Частотний перетворювач (його ще називають VFD — Variable Frequency Drive) для насоса — це електронний пристрій, який керує швидкістю обертання електродвигуна, змінюючи частоту та напругу живлення.

Які переваги частотника?

• Стабільний тиск. Вода йде рівномірно, без «ривків». Душ не змінює температуру при відкритті інших кранів.
• Економія електроенергії. Насос не працює «на повну» постійно. Споживання падає, особливо при малому водорозборі.
• Менший знос обладнання. М’який пуск і зупинка - менше навантаження на насос і труби, менший ризик гідроудару, двигун і насос служать довше (бо менше циклів вмикання/вимикання). Не потрібен захист від сухого ходу.

Які недоліки частотника?

• Вартість. Суттєво дорожче, ніж звичайна система з реле тиску, особливо для якісних моделей.
• Чутливість до умов. Електроніка боїться вологи, пилу, перепадів напруги.
• Складніший ремонт. У випадку поломки часто потрібен спеціальний сервіс або заміна.
• Не всі насоси підходять. Старі або дешеві двигуни можуть працювати некоректно, потрібно уточнювати сумісність із насосом.

Коли доцільно встановлювати частотний перетворювач?

Варто ставити, якщо:

• Великий або змінний розбір води (великий будинок, кілька санвузлів).
• Потрібен стабільний тиск (душ, бойлер, фільтри).
• Насос часто вмикається/вимикається.
• Потрібна економія електроенергії.

Можна обійтись без нього, якщо:

• Маленький будинок або дача, невеликий водорозбір.
• Простота і дешевизна важливіша за комфорт.
• Вже є великий гідроакумулятор і все працює нормально.

Чи можна без гідроакумулятора?

Гідроакумулятор зменшує кількість включень насоса, створює невеликий запас води під тиском, згладжує коливання тиску, гасить гідроудари. Стандартна система з реле тиску вимагає встановлення гідроакумулятора. Якщо стоїть частотний перетворювач (VFD) і система правильно налаштована, насос може плавно регулювати оберти і тримати стабільний тиск, але навіть тоді часто ставлять маленький бак (8–24 л) як буфер.

Детальніше про гідроакумулятори можна прочитати в нашій статті Як вибрати гідроакумулятор.

FAQ: Автоматика для свердловини

Дешева vs дорога автоматика — чи є різниця?

Так, і вона відчутна. Дорога автоматика зазвичай точніше тримає тиск, краще переносить часті вмикання, перепади напруги й має додатковий захист. Дешева може працювати нормально, але часто менш стабільна й швидше зношується.

Як зрозуміти, яка у мене стоїть автоматика?

Гляньте на блок управління:

• Маленька пластикова коробочка з дротами під кришкою: Це механічне реле тиску.
• Блок із кнопками, світлодіодами або манометром на корпусі: Електронний контролер тиску.
• Великий пристрій із дисплеєм, де можна виставити точний тиск (наприклад, 3.2 бар): Частотний перетворювач (інвертор).

Як замінити автоматику без переробки?

Найпростіший шлях — обирати пристрій із таким же типом з’єднання (зазвичай це різьба 1/4" для реле або 1" для проточних контролерів). Якщо ви переходите з механіки на електронний блок «в зборі», шукайте моделі з накидними гайками («американками») — це дозволить зняти старе і поставити нове за 10 хвилин.

Чому насос включається із затримкою 10–20 сек?

Це особливість «розумної» автоматики. Деякі електронні контролери перед запуском проводять самодіагностику або перевіряють наявність води в системі. Також це може бути робота функції плавного пуску, яка поступово розганяє двигун, щоб уникнути гідроудару.

Чому насос постійно «клацає»?

Це «симптом» автоматики, але проблема зазвичай у гідроакумуляторі. Коли в баку порвана мембрана або немає повітря, тиск при відкритті крана падає миттєво. Реле бачить це, вмикає насос, тиск так само миттєво зростає — і реле його вимикає. Це вбиває контакти автоматики та двигун насоса.

Чому насос не вимикається?

Три основні причини:

• Налаштування. Виставили тиск виключення вище, ніж насос фізично може видати.
• Витік. Десь у системі (або в свердловині) тече вода.
• Засмічення. Вхідний отвір реле забився солями або піском, і воно просто «не бачить», що тиск уже високий.

Чому насос включається сам по собі?

Якщо всі крани закриті, а автоматика спрацьовує — у вас втрата герметичності. Найчастіше це «травить» зворотний клапан (вода йде назад у свердловину) або є мікротріщина в трубі. Автоматика просто чесно реагує на падіння тиску.

Відкрив кран — а насос включається не відразу, це нормально?

Для систем із гідроакумулятором (баком) — так. Спочатку ви використовуєте запас води з бака. Насос увімкнеться лише тоді, коли тиск впаде до нижнього порогу, виставленого на реле (наприклад, 1.5 бар).

Що буде при стрибках напруги? Чи є захист в самій автоматиці?

Механічне реле стрибки «не бачить» — воно просто згорить разом із насосом. Електронні блоки зазвичай мають базовий захист (вимкнення при критичних відхиленнях). Проте для дорогої автоматики обов’язково потрібен зовнішній стабілізатор, бо їхня електроніка дуже чутлива.

Як працює автоматика з генератором?

Тут важлива синусоїда. Дешеві генератори видають «брудний» струм, від якого електронна автоматика може глючити або видавати помилку. Якщо використовуєте резервне живлення, обирайте інвертори з чистою синусоїдою, інакше мозок системи (і двигун насоса) працюватиме зі шкідливим перегрівом.

Яка схема підключення реле тиску?

У базовій схемі реле тиску ставиться в лінію між насосом і системою водопостачання. Найкращий варіант — це використання п’ятиходового штуцера («п’ятірника»), де реле і бак прикручені до одного вузла. Але конкретна схема залежить від типу автоматики: механічне реле, блок сухого ходу чи електронний контролер підключаються по-різному, тому важливо звірятися з паспортом виробника.

Сподіваємось ця інформація допоможе вам вибрати підходящу автоматику. Ви можете ознайомитись із різними моделями в каталозі нашого інтернет-магазину.

А якщо ви все ще не впевнені, яке реле підійде саме вам, або у вас залишились питання - звертайтесь до наших спеціалістів, вони детально проконсультують та порекомендують, що обрати!
