Вибір системи гарячого водопостачання — це той випадок, коли хочеться один раз розібратися, натиснути кнопку і забути про холодну воду на роки. Якщо ви живете в приватному будинку і шукаєте максимально ефективний спосіб забезпечити велику родину гарячою водою, бойлер непрямого нагріву — це саме те «золоте рішення», яке працює в парі з вашим опалювальним котлом.
Якщо ж ви хочете дізнатись більше про те, як вибрати звичайний електричний накопичувальний бойлер, радимо ознайомитись з нашою попередньою статтею “Як вибрати накопичувальний бойлер: повний гід”.
Бойлер непрямого нагріву — це пристрій для приготування гарячої води, який не має власного нагрівального елемента (як, наприклад, ТЕН у звичайному електробойлері). Замість цього він використовує тепло від зовнішнього джерела — зазвичай це система опалення (котел, тепловий насос, сонячний колектор).

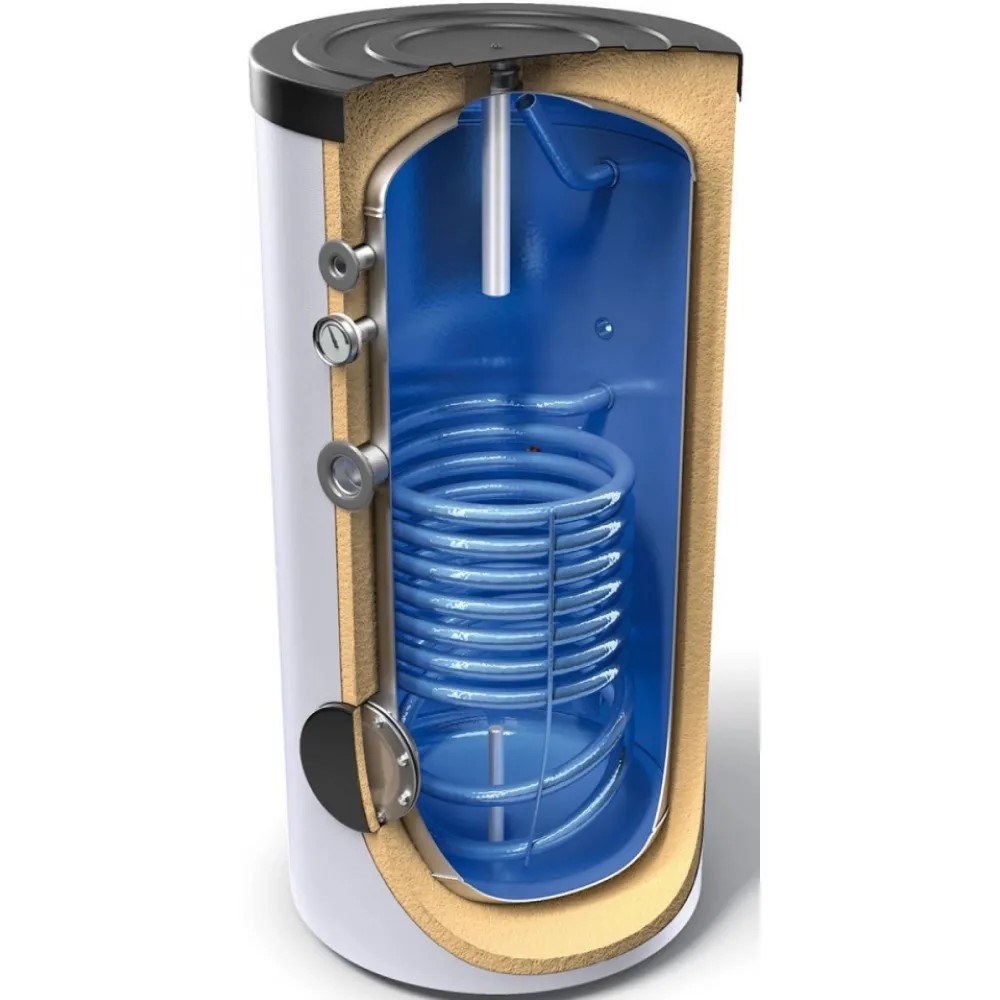

Бойлер непрямого нагріву складається з кількох ключових елементів.
Бак (корпус) — головний елемент, в якому зберігається і нагрівається вода для споживання. Виготовляється зі сталі з внутрішнім захисним покриттям (емаль або нержавійка), щоб запобігти корозії та збереги воду чистою. Нержавійка зазвичай дорожча, має довший строк служби, менш вибаглива до якості води. Емальований бак дешевший, але треба бути пильним, щоб не пошкодити емаль при транспортуванні та використанні.
Змійовик — трубка, скручена всередині бака, якою тече гарячий теплоносій від котла чи теплового насоса. Саме через стінки цієї трубки тепло й передається воді в баку. Чим більша площа змійовика, тим швидше нагрівання. Гаряча вода з опалення не змішується з водою для побутового використання. Найпоширеніші варіанти матеріалу: сталь з покриттям (бюджетно, але більше ризику корозії), нержавіюча сталь (баланс ціни й довговічності), мідь (найкраще проводить тепло, тому забезпечує найшвидший нагрів, але дорога).
Патрубки підключення — штуцери для холодної та гарячої води (водопровід і кран), а також для подачі та зворотного повернення теплоносія від котла.
Магнієвий анод — стрижень із магнієвого сплаву, вкручений всередину бака. Він поступово розчиняється, захищаючи металевий корпус від корозії. Його замінюють раз на 1–3 роки залежно від жорсткості води.
Теплоізоляція — шар пінополіуретану або мінеральної вати між внутрішнім баком і зовнішнім кожухом. Він утримує тепло всередині, тому нагріта вода залишається гарячою протягом кількох годин навіть без підігріву.
Запобіжний клапан — обов'язковий елемент безпеки на трубі холодної води. Якщо тиск або температура у баку перевищить допустиму межу, клапан автоматично скидає надлишок, запобігаючи розриву.
Система працює по наступній схемі: котел гріє батареї, і бойлер дає сигнал через датчик, що потрібне тепло. Котел тимчасово відключає опалення, гріє бойлер, потім повертається назад. Це зазвичай триває 10-30 хв, і будинок за цей час не встигає охолонути.
Газовий або електричний котел: Найпростіший варіант. Котел видає стабільно високу температуру (70–80°C), що дозволяє швидко нагрівати воду.
Твердопаливний котел: Працює циклічно. Тут бойлер часто виступає ще й як «буфер», забираючи зайве тепло.
Тепловий насос чи сонячний колектор: Працює на низьких температурах (35–55°C). Для нього потрібен спеціальний бойлер із великою площею теплообмінника, інакше вода просто не встигне нагрітися.
Комбінування джерел:
У бівалентних бойлерах процес нагріву продуманий так, щоб максимально використовувати дешевшу або доступнішу енергію. Це бойлери з двома змійовиками, розташованими один над одним:
Тобто, система спочатку намагається нагріти воду безкоштовним/економним джерелом. Якщо вода все ще холодна (або ви почали активно її витрачати), вмикається котел і швидко догріває лише верхній шар води. Наявність двох теплообмінників суттєво прискорює нагрів, якщо обидва джерела працюють одночасно (хоча зазвичай вони працюють по черзі). Котел через верхній змійовик готує «порцію» гарячої води значно швидше, ніж якби він грів весь бак з нуля.
Сезонність — ключова перевага для бівалентних систем:
Потужність теплообмінника бойлера бажано підбирати в діапазоні 70–100% від корисної потужності котла для ефективної роботи
Чому не менше? Якщо котел видає 24 кВт, а змійовик здатний прийняти лише 10 кВт, котел почне «тактувати». Він швидко перегріє теплоносій у малому змійовику і вимкнеться, потім знову ввімкнеться. Це призводить до передчасного зносу автоматики та пальника. Ця проблема найбільш гостро відчуватиметься в котлах без модуляції пальника або в твердопаливних котлах.
Чи можна більше? Так. Це не зашкодить системі (котел працюватиме стабільно), але ви не отримаєте надшвидкого нагріву — все обмежиться максимальною потужністю котла. Ви просто переплатите за дорожчий бойлер.
Також врахуйте, що потужність змійовика — це не статична цифра. Вона залежить від того, наскільки гарячу воду подає котел. Якщо котел налаштований на 80 градусів, змійовик видасть свою паспортну потужність (наприклад, 24 кВт). Якщо котел працює в низькотемпературному режимі 55-60 градусів, реальна потужність того самого змійовика впаде у 1.5–2 рази.
Для систем із твердопаливним котлом, оскільки котел може розігріти воду в баку майже до кипіння, на виході з бойлера обов’язково встановлюється термостатичний змішувальний клапан. Він обмежує температуру води в кранах до безпечних 50 градусів, підмішуючи холодну воду.
Чим більша площа, тим швидше передається тепло. Якщо площа теплообмінника замала, котел буде постійно «тактувати» (вмикатися-вимикатися), бо не зможе віддати тепла стільки, скільки виробляє.
Для високотемпературних джерел (котли): Достатньо стандартного змійовика (приблизно 0.2–0.3 м2 на кожні 100 літрів об’єму, хоча може залежати від моделі).
Для низькотемпературних джерел (теплові насоси): Потрібна досить велика площа (від 0.8 до 1.0 м2 на 100 літрів і більше). Теплоносій ледь теплий, тому, щоб нагріти воду, площа контакту має бути великою.
Якщо ви збираєтесь комбінувати джерела теплоносія, то є два варіанти. Або брати бойлер "High Performance" (з одним гігантським змійовиком, до якого котел і ТН підключаються разом через спеціальну гідравлічну розв'язку), або брати спеціальний бівалентний бойлер для ТН, у якого нижній змійовик — великий для ТН, а верхній — звичайний для котла.
Для твердопаливних котлів: Оскільки котел зазвичай видає високу температуру 70-90 градусів, теплообмінник працює дуже ефективно. Вам не потрібна така величезна площа змійовика, як для теплового насоса, але він має бути розрахований на високий тиск і температуру.
Об’єми в таблиці розділено на два сценарії: економний (коли ми розуміємо межі споживання та готові дотримуватися черги у ванну) та комфортний (коли гарячої води має вистачати всім і завжди без обмежень).
Кількість мешканців | Точки водозабору | Економний варіант (л) | Комфортний варіант (л) |
1–2 особи | Кухня + 1 санвузол | 100 – 120 | 150 |
3 особи | Кухня + 1–2 санвузли | 150 | 200 |
4 особи | Кухня + 2 санвузли | 200 | 300 |
5 осіб | Кухня + 2–3 санвузли | 300 | 400 |
6+ осіб | Кухня + 3 санвузли | 400 | 500+ |
Ніколи не купуйте бойлер "із запасом об’єму", якщо ваш котел має малу потужність. Якщо у вас котел на 12 кВт, а ви поставили бойлер на 300 л, час первинного нагріву з 10°C до 60°C складе близько 1.5–2 годин. Весь цей час котел працюватиме на максимумі тільки на бойлер, а опалення в будинку буде вимкнене (пріоритет ГВП). Взимку в кімнатах може стати відчутно прохолодніше, поки гріється вода.
Якщо для газового котла ви розглядаєте варіант «Економ», то для твердопаливного завжди обирайте «Комфорт». Більший об’єм води (наприклад, 200–300 л замість 150 л) дозволяє котлу довше працювати в оптимальному високотемпературному режимі, не переходячи в режим «тління», від якого утворюється конденсат і смола в димоході.
Якщо ви любите приймати ванну (150–200 л за раз), вам потрібен бойлер, об’єм якого не менший за об'єм ванни, або дуже потужний теплообмінник, що встигає гріти воду «на льоту».
Якщо взяти занадто великий бойлер (наприклад, 300 л на 2 особи), вода в ньому буде оновлюватися повільно. У застійній теплій воді (25–50°C) розмножуються бактерії легіонели. Потрібно, щоб об'єм бака "прокачувався" повністю з певною регулярністю, або раз на тиждень прогрівати бак котлом до +70°C (функція "Антилегіонела").
Якщо у вас стоїть тепловий насос, ви фактично не можете нагріти воду вище 50°C. Оскільки гаряча вода не така вже й гаряча (її не треба сильно розбавляти холодною), вона витрачається швидше. Для ТН завжди беріть об'єм на 20-30% більший, ніж для газового котла, бо "енергоємність" кожного літра води в такому баку нижча.
Більшість БНН мають патрубок для рециркуляції. Це дозволяє отримати гарячу воду миттєво після відкриття крана (вода постійно бігає по колу), але це трохи збільшує витрати палива на підтримку температури. Якщо в будинку є рециркуляція, обов'язково утеплить всі труби ГВП. Без ізоляції бойлер на 200 літрів буде "вистигати" за ніч просто через тепловтрати труб, навіть якщо ви не користувалися водою.
Ось три конкретні приклади підбору обладнання на базі лінійки чеського бренду Drazice.
Дані: Сім’я з 3-х осіб, приватний будинок, опалення газовим котлом потужністю 24 кВт. Є ванна та кухня.
Джерело (Крок 1): Одноконтурний газовий котел (високотемпературне джерело).
Потужність та площа (Кроки 2-3): Оптимально підійде бойлер зі змійовиком на 19–24 кВт (80-100% потужності котла). Площа змійовика — стандартна (0.6–0.8 м2 для бака 200 л).
Об’єм (Крок 4): Обираємо варіант «Комфорт» на 200 літрів. Це дозволить одному члену родини приймати ванну, поки інші користуються водою на кухні, а котел на 24 кВт встигне швидко відновити запас гарячої води.

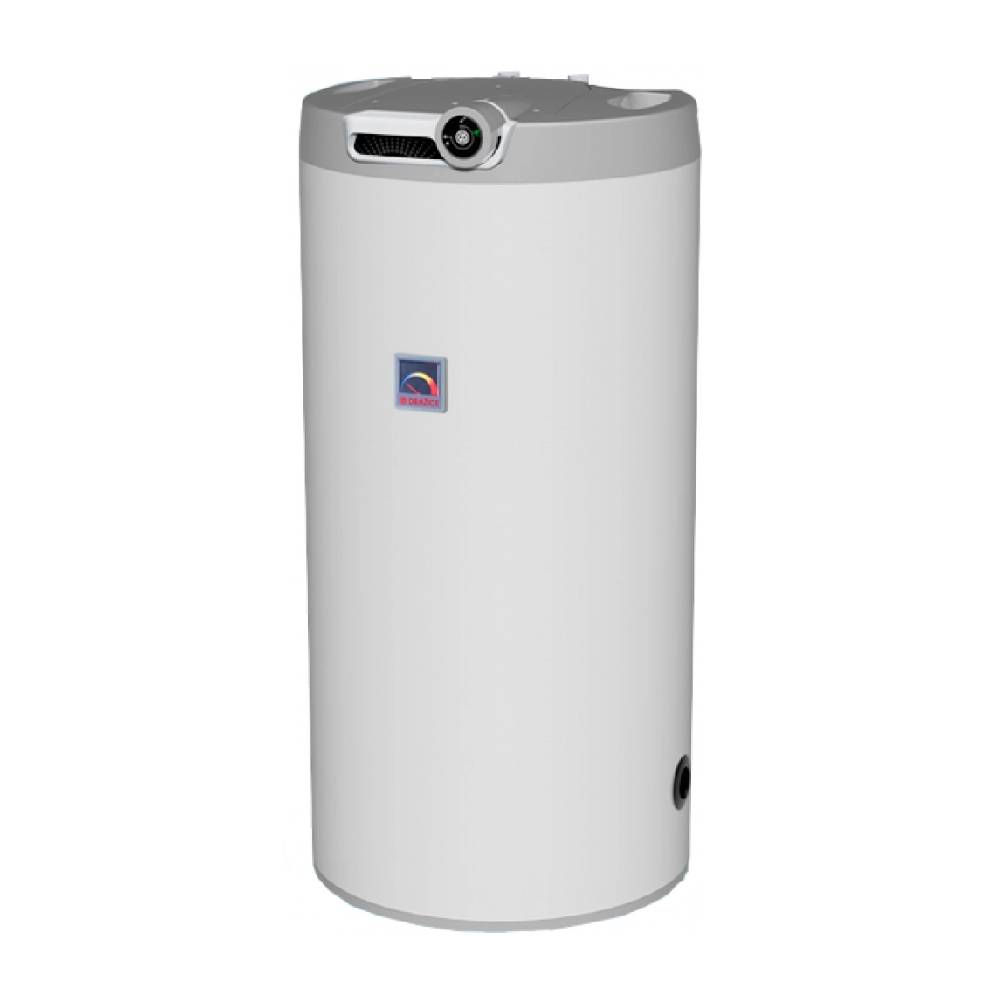

Приклад бойлеру для цього сценарію: Drazice OKC 200 NTR
Дані: Сім’я з 4-х осіб, встановлено тепловий насос (8 кВт) та резервний електрокотел (12 кВт). Є два санвузли.
Джерело (Крок 1): Бівалентна система (ТН + котел).
Потужність та площа (Кроки 2-3): Обов’язково потрібен бойлер типу High Performance або спеціальний під ТН. Площа нижнього змійовика має бути не менше 2.5–3.5 м2, щоб тепловий насос міг ефективно працювати на низьких температурах.
Об’єм (Крок 4): Оскільки ТН гріє воду лише до 50 градусів, обираємо 300 літрів. Це компенсує нижчу температуру води та дозволить усій родині приймати душ без ввімкнення дорогого електрокотла.

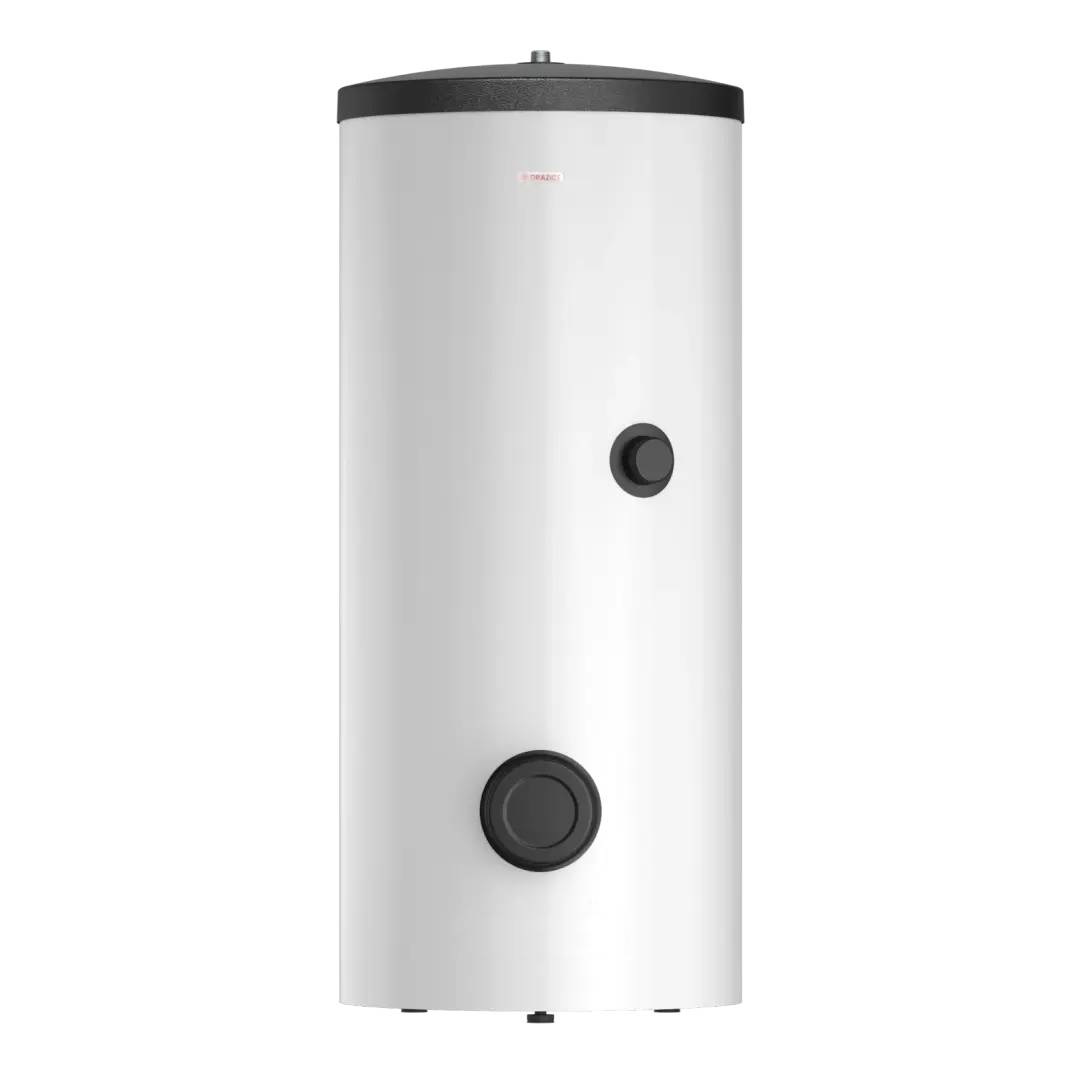

Приклад бойлеру для цього сценарію: Drazice OKC 300 NTR/HP (HP — High Performance)
Дані: Велика родина (5–6 осіб), ТТ-котел 25 кВт, встановлено теплоакумулятор (ТА) на 1000 л.
Крок 1. Джерело теплоносія: ТТ-котел + Теплоакумулятор (ТА). Бойлер працює від енергії, накопиченої в ТА. Це найнадійніша схема для твердопаливних систем.
Крок 2. Потужність теплообмінника: При котлі 25 кВт мінімальна потужність змійовика має бути 20 кВт. Для 500 літрів краще брати модель із запасом потужності, щоб нагрів не тривав весь день.
Крок 3. Площа теплообмінника: Оскільки ми гріємо великий об'єм води (500 л) від ТА, нам потрібна площа змійовика від 1.5 м2 і вище. Це забезпечить ефективну передачу тепла без перевантаження насоса.
Крок 4. Об’єм бака: Для родини з 5–6 осіб та кількох санвузлів варіант «Комфорт» за нашою таблицею — це 500 літрів

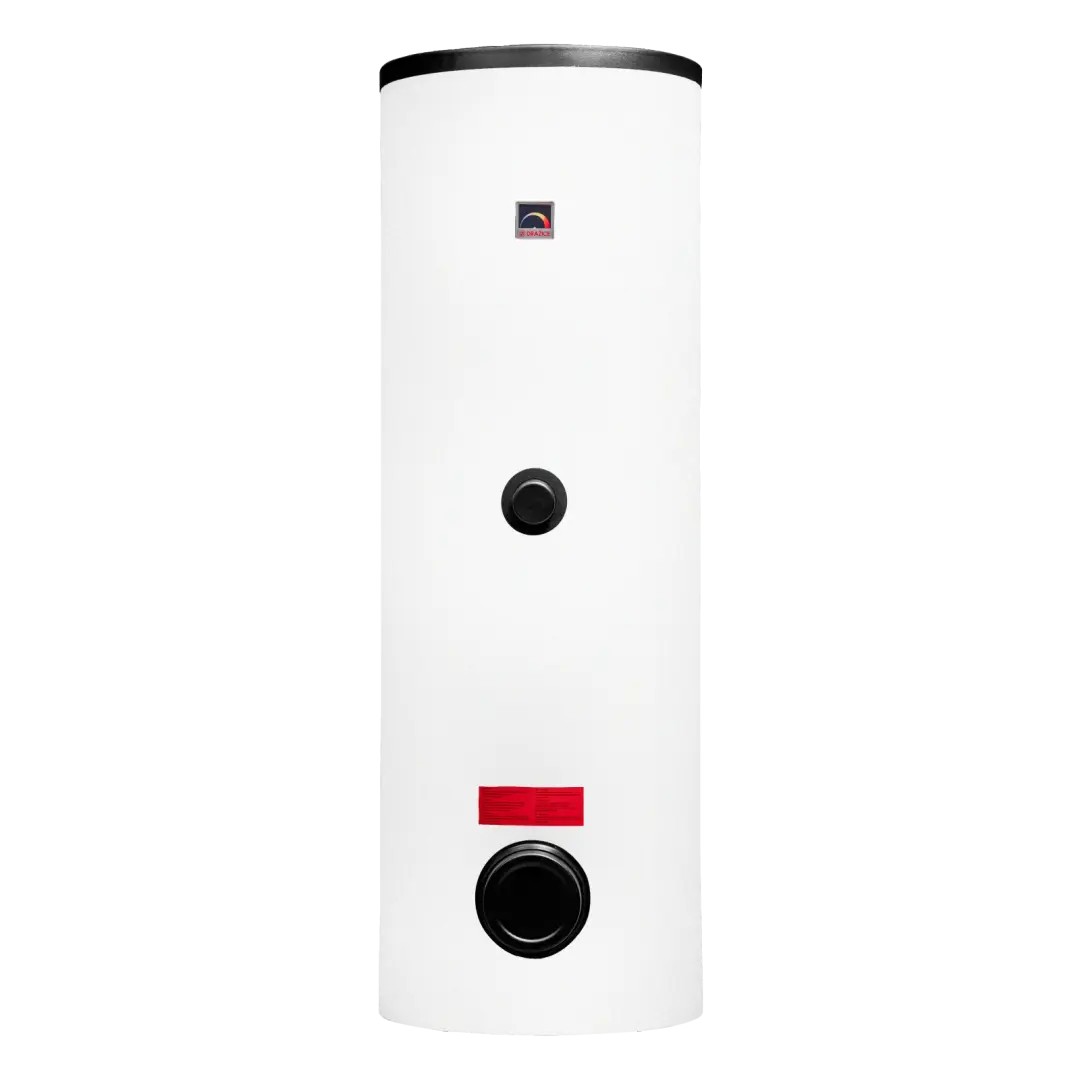

Приклад бойлеру для цього сценарію: Drazice OKC 500 NTR/BP. Це підлогова стаціонарна модель, яка має бічний фланець — у майбутньому туди можна встановити електричний ТЕН як резервне джерело (наприклад, для літа). .
Комбіновані бойлери (БНН з вбудованим або опціональним ТЕНом) мають два джерела нагріву:
Це перетворює пристрій на гібрид: взимку ви використовуєте газ, дрова чи пелети, а влітку або в аварійних ситуаціях — електрику.
Потужність ТЕНа зазвичай вона невелика (1.5–2.5 кВт). Це означає, що від електрики 200-літровий бак буде грітися 4–5 годин, тоді як від котла — за 30 хвилин. ТЕН — це про підтримку температури або плавний нагрів, а не про швидкість. У комбінованих моделях краще обирати сухий ТЕН (він не контактує з водою). Оскільки в непрямих бойлерах часто буває агресивне середовище через жорстку воду та накип, сухі ТЕНИ живуть довше і їх легше замінити. Деякі бойлери продаються без ТЕНа, але мають отвір з пробкою. Це зручно: можна купити звичайний БНН зараз, а ТЕН докупити й вкрутити пізніше, якщо з'явиться потреба.
Так, система може бути енергонезалежною, але це залежить не стільки від самого бойлера, скільки від типу опалювального котла та схеми підключення.
Якщо у квартирі чи будинку стоїть сучасний газовий котел з електричним керуванням та насосом, то без електрики (або ДБЖ/генератора) він не запуститься. Отже, і бойлер грітися не буде.
Якщо система працює на базі енергонезалежного твердопаливного котла або простого підлогового газового котла, які здатні працювати за принципом природної циркуляції (гравітаційна система), гаряча вода буде навіть без «світла».
В такій системі для повної автономії бойлер має бути встановлений за правилами гідравліки:
Часто в системах з БНН ставлять насос рециркуляції, щоб гаряча вода з’являлася в крані миттєво. Цей насос споживає електрику. Хоча система працюватиме і без нього, воду в крані доведеться «чекати» (зливати холодну), поки вона дійде від бойлера. Для повної енергонезалежності цей вузол має бути або вимкнений, або підключений до невеликого акумулятора.
Він стане ідеальним рішенням, якщо:
Хоча встановлення такої системи потребує певних інвестицій на старті, вони швидко окупаються за рахунок низьких експлуатаційних витрат та принципово іншого рівня побутового комфорту, який не здатний забезпечити жоден звичайний електричний бойлер чи газова колонка.
Так, особливо в опалювальний сезон. На відміну від електричних моделей, він використовує тепло від системи опалення (котла або з відновлювальних джерел енергії), що значно дешевше за пряме використання електроенергії. Ви отримуєте великий об’єм гарячої води з мінімальними витратами. Основна "інвестиція" припадає на етап купівлі та монтажу, але за рахунок низької собівартості нагріву він може окупитись за кілька сезонів.
Швидкість нагріву залежить від потужності теплообмінника (змійовика) та температури теплоносія в котлі. Бойлер на 100–120 л зазвичай прогрівається за 20–40 хвилин. Бойлер на 200 л потребує близько 40–90 хвилин. Це значно швидше, ніж у звичайних електричних бойлерів, яким для такого ж об’єму потрібно 3–5 годин.
Накип — це відкладення солей жорсткості. Щоб мінімізувати його появу, варто встановити систему пом’якшення води на вході в будинок та стежити за станом магнієвого анода, який "притягує" корозію на себе, захищаючи бак.
Вибір залежить від вільного місця у вашій котельні:
Сподіваємось ця інформація допоможе вам вибрати підходящий бойлер непрямого нагріву. Ви можете ознайомитись із різними моделями в каталозі нашого інтернет-магазину.
А якщо ви все ще не впевнені, який варіант підійде саме для вашої квартири, будинку чи офісу, або у вас залишились питання - звертайтесь до наших спеціалістів, вони детально проконсультують та порекомендують, що обрати!
