Як розрахувати об’єм теплоакумулятора для твердопаливного котла

Встановлення твердопаливного котла — це лише половина справи. Щоб система працювала ефективно, необхідно правильно підібрати буферну ємність. Теплоакумулятор не лише захищає обладнання від перегріву, а й дозволяє значно економити паливо та підвищити рівень комфорту в домі.

В цій статті ми допоможемо зробити вам приблизні ознайомлювальні розрахунки. Вони базується на середньостатистичних показниках і покликані допомогти вам зорієнтуватися в порядку цифр.

Чому важливо правильно підібрати об’єм

Занадто малий об'єм. Якщо ємність замала, вона не здатна поглинути все тепло, яке виробляє котел на піку горіння.

• Забруднення системи: Якщо дрова розгорілися, їх неможливо вимкнути кнопкою. Малий бак швидко нагрівається до 95°C, після чого котел змушений штучно душити полум'я, закриваючи заслінку. Це переводить котел в режим  тління. Виділяється дьоготь і сажа, які товстим шаром осідають на стінках димоходу та котла, знижуючи їхній ККД і термін служби.
• Ризик перегріву та аварії: Коли вода в системі досягає критичної температури, спрацьовує клапан скидання тиску. Якщо ж група безпеки підведе, надлишковий тиск може призвести до розриву теплообмінника або труб.

Занадто великий об'єм. Здавалося б, чим більше води, тим довше триматиметься тепло. Але тут вступає в дію фізика та економіка.

• Надмірне споживання палива: Котел буде працювати годинами лише на те, щоб прогріти гігантську бочку. Ви витратите кілька оберемків дров ще до того, як перше тепло піде в радіатори будинку.
• Конденсат та корозія: Якщо потужності котла не вистачає, щоб швидко вивести величезний об'єм води на робочу температуру (понад 60°C), котел тривалий час працюватиме в режимі «плачу». Конденсат, змішуючись із продуктами горіння, утворює кислоту, яка буквально з'їдає метал.
• Марні витрати: Велика місткість коштує значно дорожче, займає багато місця і потребує потужнішого (і дорожчого) розширювального бака. Якщо ви не плануєте топити котел раз на дві доби, такий об'єм просто не окупиться.

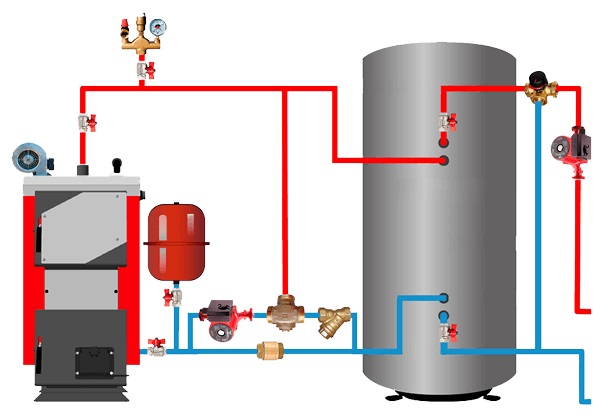

Розрахунок об’єму теплоакумулятора за потужністю котла: формула

Площу та тепловтрати будинку зазвичай враховують ще на етапі вибору потужності котла, тому при розрахунку об’єму теплоакумулятора ми будем відштовхуватись від котла, який підібраний правильно. У побутових розрахунках зазвичай беруть 25–50 л на 1 кВт. Ми можемо дещо звузити цей діапазон, скориставшись такою формулою:

Об’єм теплоакумулятора (л) = Потужність котла (кВт) * Коефіцієнт (л/кВт)

На вибір коефіцієнта буде впливати ряд факторів. Навіть два однакові за потужністю котли можуть вимагати різного об’єму бака, якщо відрізняються за типом роботи, якістю палива чи режимом експлуатації. Давайте розглянемо ці фактори.

Тип котла

Перш за все важливо враховувати тип і “керованість” котла. Чим менше котел здатний працювати рівномірно і чим більш різко він віддає тепло під час горіння, тим більший запас енергії повинен компенсувати теплоакумулятор. Іншими словами, бак має згладжувати нерівномірність роботи котла.

У випадку більш сучасних або керованих котлів, які здатні підтримувати відносно рівномірну потужність, зазвичай достатньо меншого об’єму — орієнтовно 25–35 л на 1 кВт. Натомість класичні ручні твердопаливні котли, які працюють циклічно (інтенсивне горіння з подальшим згасанням), потребують більшого буфера — приблизно 35–50 л/кВт, щоб акумулювати надлишкове тепло під час пікової роботи.

Якість і стабільність палива

Не менш важливим фактором є якість палива. Якщо використовуються сухі, добре підготовлені дрова приблизно однакової якості, процес горіння відбувається більш передбачувано і рівномірно. У такому випадку тепло надходить у систему стабільніше, і потреба в великому теплоакумуляторі зменшується.

Однак якщо паливо нерівномірне — наприклад, частково вологе, різних порід або просто різної якості — процес горіння стає менш стабільним. Котел може давати як різкі піки потужності, так і періоди слабшої віддачі тепла. У таких умовах теплоакумулятор виконує роль “вирівнювача”, тому доцільно обирати більший об’єм. Практично це означає перехід до діапазону 40–50 л/кВт.

Частота топок

Важливу роль відіграє і те, як часто користувач готовий обслуговувати котел. Якщо підкладати дрова кілька разів на добу не є проблемою, можна обмежитися меншим об’ємом теплоакумулятора. У такому режимі система працює частіше, але з меншим запасом тепла між циклами.

Якщо ж пріоритетом є комфорт і бажання рідше підходити до котла, тоді об’єм теплоакумулятора повинен бути більшим. Він дозволяє накопичити більше тепла за одну топку і довше підтримувати стабільну температуру в системі. У такому випадку доцільно орієнтуватися на 40–50 л/кВт.

Допустима стабільність температури в системі

Останній важливий фактор — це вимоги до стабільності температури в опалювальній системі. Якщо невеликі коливання температури є допустимими і не впливають на комфорт, теплоакумулятор може бути відносно меншим, адже система спокійно працює навіть при зміні режиму котла. Якщо ж важливо забезпечити максимально плавну і стабільну температуру — наприклад, у випадку систем із теплою підлогою або низькотемпературними режимами роботи — тоді об’єм бака варто збільшувати. Більший теплоакумулятор довше утримує запас енергії і зменшує вплив моменту топки на температуру в системі. У таких умовах зазвичай застосовують коефіцієнт 40–50 л/кВт, який забезпечує більш інерційну і стабільну роботу системи опалення.

Таблиця орієнтовних коефіцієнтів

Приклади розрахунку

Приклад 1: Класичний твердопаливний котел зі стабільною роботою

Умови:

• Котел: 18 кВт, звичайний твердопаливний (ручне завантаження)
• Паливо: сухі, відносно стабільні дрова
• Режим роботи: 2–3 топки на добу
• Система: радіаторне опалення без особливих вимог до наднизьких температур

У цій ситуації котел хоч і є ручним, але працює доволі передбачувано: паливо якісне, горіння рівномірне, а користувач готовий топити кілька разів на добу. Це означає, що теплоакумулятор виконує радше функцію згладжування циклів роботи, а не повної компенсації великих теплових “провалів” між топками. Тому немає потреби закладати максимальний запас — достатньо середнього, збалансованого рішення.

Розрахунок: 18 * 35 = 630 л

Оптимальний об’єм теплоакумулятора — приблизно 600–700 літрів, що забезпечує стабільну роботу системи без надлишкового збільшення габаритів і вартості. Якщо розрахунок показує проміжне значення, завжди обирайте більший об'єм у більшу сторону (наприклад, 750 л замість 500 л), якщо дозволяє місце в котельні.

Наша рекомендація: Теплоакумулятор Paskal 750 л EVA з ізоляцією

Приклад 2: Потужний класичний дров’яний котел з нерівномірним режимом

Умови:

Котел: 25 кВт, класичний дров’яний, ручне завантаження

• Паливо: змішане, інколи з підвищеною вологістю
• Режим роботи: 1–2 топки на добу
• Особливість: виражені піки потужності на початку горіння

Це вже більш “жорсткий” сценарій роботи. Котел дає значні теплові піки одразу після завантаження дров, а потім поступово втрачає інтенсивність. Додатково ситуацію ускладнює нестабільна якість палива, що ще більше підсилює нерівномірність тепловіддачі. У такому випадку теплоакумулятор повинен не просто вирівнювати роботу системи, а фактично приймати на себе значні надлишки тепла під час інтенсивного горіння.

Саме тому тут доцільно рухатися ближче до верхньої межі рекомендованого діапазону.

Розрахунок: 25 * 45 = 1125 л

Реалістичний об’єм теплоакумулятора — близько 1000–1200 літрів, що дозволяє уникнути перегрівів і забезпечити нормальну роботу навіть при нерівномірному горінні.

Наша рекомендація: Теплоакумулятор Paskal 1000 л EVA з ізоляцією

Приклад 3: Сучасний піролізний котел із високими вимогами до автономності

Умови:

• Котел: 30 кВт, піролізний (газогенераторний)
• Паливо: суха деревина, паливні брикети
• Режим роботи: 1 повна закладка палива на добу
• Система: комбінована (радіатори + тепла підлога)
• Пріоритет: максимальний ККД котла та тривала автономність

У цьому сценарії ключовим фактором є специфіка роботи піролізного котла. Щоб досягти заявленого високого ККД і уникнути утворення дьогтю, такий котел повинен працювати на повну потужність, спалюючи всю закладку дров без «задушування» повітряної заслінки. Це означає, що за один цикл горіння виділяється величезна кількість енергії, яку система опалення не в змозі спожити миттєво.

Теплоакумулятор тут виступає не просто як «вирівнювач», а як обов’язковий резервуар, що має вмістити в себе все тепло від однієї повної топки. Оскільки пріоритетом є рідке обслуговування (один раз завантажив і забув на добу), ми обираємо максимальний коефіцієнт.

Розрахунок: 30 * 50 = 1500 л

Оптимальний об’єм — близько 1500 літрів. Це дозволяє котлу відпрацювати весь цикл у найефективнішому режимі, «зарядити» бак до максимуму і забезпечити будинок теплом на тривалий час, що особливо важливо для стабільної роботи низькотемпературної теплої підлоги.

Наша рекомендація: Теплоакумулятор Paskal 1500 л EVA з ізоляцією

Як розрахувати, на скільки годин вистачить теплоакумулятора

Якщо ви хочете розрахувати об’єм теплоакумулятора в залежності від кількості годин, впродовж яких він буде зберігати тепло, приблизно це можна розрахувати наступним чином. Спочатку слід оцінити тепловтрати будинку. Далі врахувати температуру на вулиці, оскільки вона може бути досить різною впродовж опалювального сезону - це не завжди -20.

Для прикладу візьмемо типовий будинок площею 100 м2 (стандартно утеплений). Його типові тепловтрати при -20 градусів це 1 кВт на 10 м2. давайте зробимо розрахунок для температури 0 градусів на вулиці. Скористаємось таблицею. Для такого будинку можна орієнтовно прийняти тепловтрати на рівні 5 кВт. Це означає, що саме стільки потужності будинок витрачає щогодини для підтримання комфортної температури.

Наприклад, ви хочете зберігати тепло в теплоакумуляторі 7 годин. Визначимо, скільки енергії має запасти теплоакумулятор. Для цього множимо тепловтрати на час автономної роботи: 5 кВт * 7 год = 35 кВт·год

Тепер переводимо це в об’єм води. Відомо, що для нагріву 1 літра води на 1°C потрібно 1,16 Вт·год. Якщо вода в теплоакумуляторі нагрівається з 20 до 80°C, різниця температур становить 60°C. Тоді 1 літр води накопичує: 1,16 * 60 = 69,6 Вт·год (або 0,0696 кВт·год)

Після цього об’єм бака легко визначити діленням потрібної енергії на енергію, яку зберігає 1 літр:  35 / 0,0696 = 503 л

Отже, для такого будинку мінімально достатній об’єм теплоакумулятора становить 500 літрів. На практиці до цього значення варто додати запас, адже частина тепла втрачається на теплообмінниках, трубопроводах і в самому баку. Тому більш реалістичним вибором буде теплоакумулятор об’ємом 500–600 літрів.

Як теплообмінники у теплоакумуляторі впливають на розрахунок об’єму

Коли в буферній ємності є один або два теплообмінники, ситуація стає складнішою. Такі елементи вже не просто “додають функціональність”, а безпосередньо впливають на тепловий баланс системи. Через це стандартний підхід 25–50 л/кВт починає працювати менш точно, а в деяких випадках потребує корекції в бік більшого об’єму.

Верхній теплообмінник: коли бак одночасно гріє і віддає тепло на ГВП

Найпоширеніший варіант — верхній теплообмінник, який використовується для приготування гарячої води. Його особливість у тому, що він постійно забирає саме найгарячішу воду з верхньої частини теплоакумулятора. А це означає, що бак не лише накопичує тепло, а й паралельно витрачає його на потреби ГВП.

Чим більший водорозбір, тим інтенсивніше тепло “витягується” з теплоакумулятора. У реальній експлуатації це зменшує корисний запас тепла, який залишається для опалення, тому в таких системах часто доцільно закладати більший об’єм бака, ніж у схемі без теплообмінника.

Нижній теплообмінник: допомога або конкуренція за “місце” в баку

Нижній теплообмінник найчастіше працює із сонячними колекторами або тепловим насосом. Його вплив на систему вже не такий однозначний, як у випадку з ГВП. З одного боку, він може допомагати котлу й додавати тепло в буферну ємність. З іншого боку, у деяких режимах він фактично починає конкурувати з основним джерелом тепла за той самий об’єм бака.

Наприклад, коли потужний твердопаливний котел швидко прогріває теплоакумулятор, а сонячний контур у цей самий час намагається додатково передати тепло, може виникнути ситуація, коли теплову енергію вже просто нікуди накопичувати. У такому випадку ефективність додаткового джерела знижується не тому, що воно працює погано, а тому, що буферна ємність виявляється недостатньо підготовленою до такого режиму роботи.

Тут важливо враховувати одразу кілька змінних: потужність основного котла, продуктивність додаткового джерела тепла, сезон року та реальний графік споживання тепла. Саме тому універсальної поправки “плюс стільки-то літрів” для такого випадку немає — кожна схема потребує окремого аналізу.

Тому для теплоакумулятора з теплообмінником найкраще звертатися до спеціалістів. Професійний розрахунок допоможе врахувати всі особливості конкретної системи й підібрати об’єм бака так, щоб він справді працював ефективно.
